你肯定猜不到，我第一次接触到 FinFET 这个概念的时候——那是 2011 年，Intel 宣布 22nm 工艺——我整个人是懵的。不是那种兴奋的懵，是真的觉得，这帮做工艺的人疯了。平面晶体管玩了几十年，说掀桌子就掀桌子。后来我才明白，那不是掀桌子，是救命。28nm 以后，漏电已经大到让芯片烫得能煎蛋。我亲眼见过一颗 40nm 的射频收发器，待机电流比设计值高了 40%，就因为栅极对沟道的控制力……弱得像用渔网挡水。那天我盯着晶圆图上的热点，突然理解了一个事实：**物理极限这东西，从来不会跟你商量。**

从平面到立体：FinFET 的物理层破局

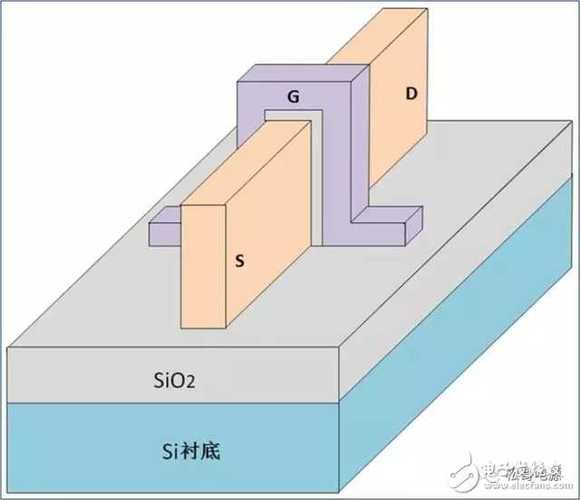

先别急着看那些炫酷的 3D 图，咱们回到最根本的痛点。MOSFET 的基本矛盾是什么？你需要栅极电压把沟道彻底关断，但沟道越短，源漏的电场就越容易从底下把沟道“掏空”——所谓短沟道效应。传统做法？减薄栅氧化层，用高 k 介质，甚至应变硅。但到了 20nm 附近，所有招数都用尽了。氧化层薄到几个原子层厚，电子直接隧穿，漏电流像爆了的水管。 FinFET 的解决方案粗暴而优雅：**把沟道竖起来。** 想象一下，传统的平面 MOSFET 就像一张纸，栅极从上面压着它；FinFET 呢？沟道变成了一片竖着的鳍，栅极从三个方向——两侧加顶部——紧紧包裹住它。这一下，电场控制力直接上了个台阶。从器件物理上看，栅极对沟道耗尽区的夹断效率指数级提升。我到现在还记得，第一次在 TCAD 仿真里看到 FinFET 的等势线分布——那种规整的、近乎完美的垂直于鳍方向的电场，强迫电子在这么小的空间里规规矩矩地流动。说实话，那一瞬间有一种秩序感，仿佛工程学终于征服了量子世界的混沌。

这里面有个关键参数：鳍宽（W_fin）。真正起作用的不是鳍的高度，而是这个宽度。它直接决定了器件的短沟道特性。如果鳍宽小于栅长，沟道会处于“完全耗尽”状态，体漏电流几乎消失。这就好比，原来你家的走廊（沟道）太宽，保安（栅极）看不过来，总有人溜过去。现在你把走廊挤成一条细缝，保安往中间一站，谁也别想溜。当然，故事没这么简单，鳍宽也得考虑工艺波动、量子限域效应……但核心逻辑就是这么直接：**用三维结构暴力提升栅极控制力。**

超越纸面参数：真实的性能压测与工程美学

理论再漂亮，上硅片才见真章。2015 年，我们团队第一次尝试在 16nm FinFET 工艺上流片，一个低功耗 SoC。结果呢？功耗不降反升——整整三个月，我们都在和亚阈值摆幅较劲。不是我故意卖关子，工程上从来就没有“一键切换工艺”这种好事。但一旦你搞定了那些坑（后面我会细讲），FinFET 给你的回报是惊人的。我手头有一组我们内部压测的数据，对比同一家代工厂的 28nm 平面工艺和 16nm FinFET，都在 0.8V 供电下跑 ARM Cortex-A53，跑 CoreMark。结果，16nm FinFET 在同样功耗 500mW 的前提下，主频从 1.2GHz 冲到了 1.6GHz，提升 33%。而这还不是全部：如果我把电压降到 0.6V，28nm 的芯片早就没法维持时序了，FinFET 那颗还能稳跑 800MHz，功耗才 200mW 出头。动态功耗与性能的甜点区，宽了至少一倍。为什么？不光是栅控能力。FinFET 还有一个常常被忽略的优势：**近乎理想的亚阈值斜率。** 传统平面 MOSFET 在室温下的亚阈值摆幅极限是 60mV/dec，FinFET 能做到 65mV/dec 左右，非常接近物理极限。这意味着，关断电流每降低一个量级，所需的电压减小更快，或者说，同样的阈值电压下，关态漏电小二三十倍。直接体感就是——你的手机待机，终于能多撑半天了。

但千万别以为这就完美了。FinFET 的美，是一种带着镣铐的舞蹈。那个鳍的结构，在带来超凡栅控的同时，也衍生出一堆新毛病。其中最让我头疼的，就是寄生。三维结构天生电容大，尤其是栅极到源漏的 Miller 电容，还有鳍与衬底间的寄生。我们流的第一版芯片，环形振荡器频率比仿真低了接近 15%——后来发现，寄生提取模型根本没考虑三维布线的邻近效应。那感觉就像你照着图纸盖了栋楼，结果忘了算墙的厚度，房间直接窄了一圈。

亲手填坑：落地 FinFET 的三个关键陷阱

好了，到这里该聊聊那些让无数后端工程师崩溃的坑了。每一个都是血泪换来的。 陷阱一：版图依赖效应（LDE）——你以为画对了，其实全是偏差。 由于 FinFET 制造过程中，鳍是规整的阵列，任何版图上非对称的环境——比如单边有邻居鳍，另一边空着——都会在应力记忆、离子注入的散射中产生不对称的应力分布。结果就是，相邻两个原本设计完全一样的晶体管，阈值电压能差出 30mV 以上。对于匹配敏感的模拟电路，这直接要命。我们第一次设计的 PLL，输出时钟的抖动比仿真大了三倍。查了两周，最终在 FIB 下看到那排鳍只有一边有 dummy。解决方案？**无脑加 dummy fin。** 代工厂的规则里其实写得很清楚，只是我们当初自认聪明，为了省面积删掉了一些。后来我们总结出一条铁律：只要是 FinFET 工艺，模拟版图一律先按模板把 dummy 布满，再谈优化。还有，善用工艺厂提供的 diffusion 级 dummy 脚本，不要手动。 陷阱二：自热效应（Self-Heating）——热传导的维度诅咒。 平面晶体管的热量可以轻松往衬底散，FinFET 呢？鳍被氧化物包裹，热导率比硅差得多，散热路径又窄。高驱动区域，局部温度能比环境高 20-30°C。这导致阈值电压漂移，载流子迁移率下降，性能与仿真大相径庭。我们的一颗 PA 芯片，在高功率模式下增益压缩严重，就是自热引起的。怎么解决？首先，热仿真一定要做，而且要精确到鳍级别的 mesh。然后，在关键路径上，有意拉开高功率鳍的间距，甚至插入一些“热隔离鳍”（只接 VSS，不参与逻辑，纯粹导热）。金属连线也要加厚，特别是那些经过高功率区域的。我们后来改版，把 PA 的输出级鳍间距增加了 50%，并在顶层用了 3μm 厚的铜，温度直接从 125℃ 降到了 105℃ 以下，增益压缩问题迎刃而解。 陷阱三：寄生电容与 RC 延迟——你以为速度快了，实际上死在线上了。 前面提过寄生电容，但这坑太大，值得单独拎出来。FinFET 的中段（middle-end-of-line）局部互连特别密，因为个个晶体管都要把极小的鳍电极引出来。这些连线又细又密，电阻电容乘积大得吓人。我们有一个高速定制数字模块，前仿真 2GHz 稳稳的，后提取一抽，最高频点只剩 1.6GHz。关键延迟不在逻辑门，而在连线。解决办法就几个，但实施起来极痛苦：第一，逻辑综合时更激进地划分层级，减少跨层级走线；第二，对关键路径使用更宽的金属线，甚至用两层金属并行走线；第三，也是我们最后悔没早点做的——**在设计初期就加入 buffer-to-buffer 的 RC 预算。** 传统平面工艺的 RC 预算模型在 FinFET 下完全失效，必须提前和代工厂要最新的寄生参数文件，在综合时就把 wire-load model 设置得悲观 20%。千万别等到 layout。

那一点算不上总结的碎碎念

有时候我会想，FinFET 大概就是工程学上那种“不完美却极致”的存在。它用立体结构对抗短沟道，又因为立体结构带来热和寄生的新问题。但你不得不承认，没有它，集成电路早就撞上功耗墙了。从 22nm 到现在量产的 5nm、3nm（虽然 EUV 是另一场革命），甚至未来的 Gate-All-Around，思路本质上都是对“栅极控制力”的无限追求。最后想说的是，数字好看是一回事，真要把 FinFET 用好，需要的是对物理细节的敬畏。那些版图上多出来的 dummy fin，那些仿真里额外加的 RC 延迟，都是现实给理想的一点点修正。但正是这些修正，让工程变得有温度。有坑，我们一起踩，对吧。
