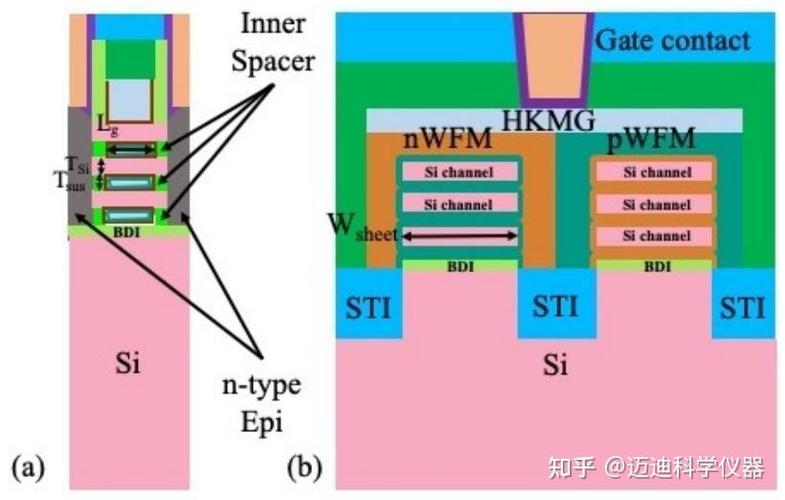

这事绷了快两年了。台积电和三星都在赌命，英特尔也在旁边抻着脖子。GAA，全环绕栅极——说白了就是把晶体管里的那个“开关”用四面包裹起来，再也不让电流漏得像筛子似的。为什么是现在？因为FinFET那套老把式到了3nm以下，漏电漏得妈都不认。你想想，手机芯片发热降频，数据中心电费爆炸，全卡在这儿了。所以，2025年就是一个坎儿。谁先量产GAA，谁就能吃下苹果、英伟达、高通的下两代订单。这不是技术升级，这是抢椅子游戏——慢了就没座了。
两个疯子与一个装睡的老实人

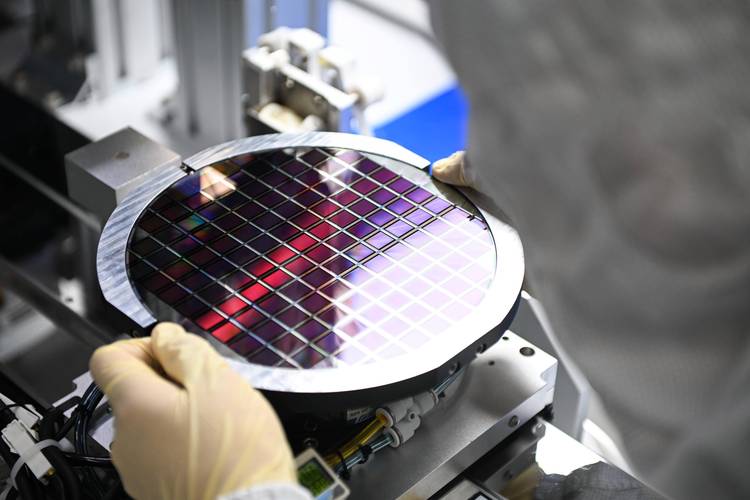

三星最激进。他们3nm GAA已经在华城工厂流片，良率？呵呵，去年据说不到30%，现在据说奔着60%去了。但就算60%，算经济账也够呛。台积电呢？表面上淡定，只在N2节点（预计2025年量产）上GAA，但其实内线告诉我，他们在竹科已经搞了个秘密良率攻坚小组——这玩意儿要是真没戏，他们不会这么偷偷摸摸地砸人。英特尔…哦，英特尔说他们跳过3nm，直扑2nm GAA，还起了个名儿叫RibbonFET。问题是他们连20A工艺都没兑现过，步子大容易扯着蛋。
但最刺激的不是这三家。是黑马。日本的Rapidus你知道吗？背后是丰田、索尼、NTT这群金主，直接押注2nm GAA，目标2027年量产。他们挖了IBM的量子计算团队和一群从三星出走的韩国工程师。还有中国的长鑫存储？他们计划在2026年后尝试GAA架构的DRAM，这要是走通了，存储芯片的天都得变。未来12个月，我赌会发生三件事：第一，三星迫于良率压力，低价抢单，可能把代工价格拉到让台积电肉疼的水平；第二，英特尔很可能收购一家中型EDA公司，专门为GAA设计工具补课；第三，日本Rapidus会找台积电谈技术授权——毕竟自己从头干太难了，可能最后变成某种“代工同盟”。
GAA的印钞机，靠的不是卖芯片
很多人以为GAA只是把晶体管做好了就能赚钱。错了。GAA真正的商业逻辑是把物理极限往后拖，给整个生态续命。你算一笔账：一片3nm GAA晶圆的成本可能比FinFET贵40%，但单位面积的晶体管密度能提升1.5倍，功耗降35%。苹果会买单吗？当然会！因为A系列芯片每降10%的功耗，iPhone的电池就能缩5%，省下的成本远超晶圆涨价。更关键的是，GAA推动了全新设计工具的需求。Cadence、Synopsys这些EDA巨头，现在一套GAA专用的PDK能卖到上千万美元，因为客户根本没得选。还有设备商，应用材料的ALD沉积设备、泛林的刻蚀机，全部要更新换代。这哪是技术升级？这是整个半导体供应链的换血，而掌握GAA工艺的厂子就像收过路费的——谁想过都得留下买路钱。
新需求在哪？AI芯片的定制化。GAA能让晶体管密度暴增，这意味着谷歌TPU、亚马逊Trainium这类专用芯片可以塞进更多计算单元，功耗还更低。说实话，现在数据中心最大的成本不是电，是散热。GAA如果真能把能效比提升30%，云厂商愿意多付50%的芯片价格。这个账，算得通。
别等了，该上位上位
观点很直：如果你是投资人，现在该盯的不是台积电和三星的股票，而是GAA相关的设备商和EDA公司——比如KLA的检测设备、Edwards的真空泵，这些小巨头是卖铲子的，稳赚不赔。如果你是芯片设计公司，现在就该跟代工厂一起绑定制程开发，晚了排不进第一波试产。别天真以为用成熟工艺就能苟活，当GAA把单位算力成本压下去的那一刻，你的芯片如果还停留在7nm，价格战能把你打到姥姥家。最要命的是时间窗口：未来18个月，GAA产能会被AI巨头包圆，小厂连汤都喝不上。所以，要么现在冲进去抢沙发，要么就等着看别人的后背。就这样。
