你以为的”高科技黑盒”，拆开来全是攒了十几年的手感
很多人刷到芯片相关的新闻，总觉得这东西是全自动化车间里出来的”工业魔法”，没有半点儿人工的痕迹。老陈从保险柜里掏了个开盖的报废件给我看的时候，我连呼吸都放轻了。 最上层的金属互连层薄到比蝉翼还透，他拿镊子轻轻挑了下边缘，那层膜就跟着晃了晃。 真的薄。 他说早年做工艺调试的时候，为了把某一步等离子体刻蚀的均匀度往0.1个纳米的方向凑，整个班组连着熬了三个通宵。就差这0.1个纳米，整片晶圆上切下来的几百颗芯片，可能全是漏电的废品。哪有什么一按按钮就出结果的好事。现在大家聊的那些先进工艺，往前倒个三五年，调试阶段全是靠老师傅攒的手感找参数——哪个步骤的气流量多拧半圈，哪个环节的温度低两度，全是摸了成千上万片晶圆攒出来的经验，根本不是写在手册上的标准答案。
被传得神乎其神的”精度”，其实是和物理定律的死磕
说实话，我之前也被网上的说法带偏过，觉得芯片的线宽做的越小，就越厉害。直到上次老陈把两颗同功能的蓝牙芯片摆我面前测功耗。 一颗是用最新工艺做的，一颗是用十年前的成熟工艺做的。最后测下来，新工艺那颗因为要压漏电，额外加了一堆冗余的屏蔽结构，整体功耗居然比老工艺的高了快20%。 哪有什么绝对的最优解啊。 全是在成本、功耗、性能三个框里挤来挤去的平衡术。所谓的纳米级精度，从来不是为了追求数字好看，是为了把电子在硅片里乱跑时产生的杂散干扰压到最低。 说到这突然想起去年在中芯国际旁边的咖啡店，碰到个做器件的工程师。他说现在大家聊的所谓工艺突破，根本不是什么从零到一的颠覆，是给那些乱串的电子修围墙。今天给这堵墙补个缝，明天给那条路铺个防滑层，一点点磨出来的。你想啊，当线宽做到几个纳米的时候，电子根本不像以前那样规规矩矩按预设路径跑，会像没拴绳的猫一样窜到旁边的电路上，串扰直接把信号搞乱。这时候你再硬往更小的尺寸做，根本不是技术不够，是物理规则不答应。 他说这话的时候，手里的冰美式已经化了半杯，杯壁上的水顺着流到桌子上，在木纹里积了个小水洼。别把芯片神化，它本质就是人类攒了七十年的”积木堆”

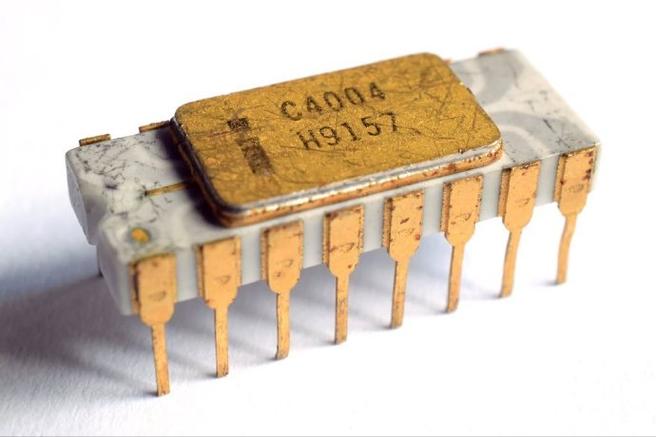

老陈总吐槽，现在网上聊芯片的人，十有八九连芯片长啥样都没见过，张口闭口就是”工业皇冠上的明珠”，听多了总觉得这东西是飘在半空中的，离普通人远得很。 其实哪有那么玄乎。 最早的商用芯片，就是把十几个晶体管凑在一块指甲盖大的硅片上，和现在小朋友拼乐高没本质区别。
