昨天刚进车间大门，就看见个新来的小伙子蹲在原料堆旁边骂娘。脚边躺着刚加工完的大型壳体，孔位偏了不到半毫米，整根主轴卡进去拔不出来，上百万的料，直接废了。
这种场景，干制造的谁没见过？
没人想在真料上试错
放到二十年前，装配全靠老师傅的经验和脑子。画完图，下料，加工完拉到现场拼，撞了碰了，再改再磨，运气不好改到你怀疑人生。我刚入行那会，也犯过同样的错，定位销孔偏了半个毫米，整批发出去的法兰全退回来，我蹲在车间门口抽了半包烟，连辞职的心都有了。
现在有了装配仿真，这事基本就能提前掐灭在电脑里。说白了就是装配前的虚拟彩排，你把所有零件的三维模型都放进软件，按照实际装配的步骤，一步步拼，一点点动，哪里碰了哪里卡了，软件一眼就能给你标出来。

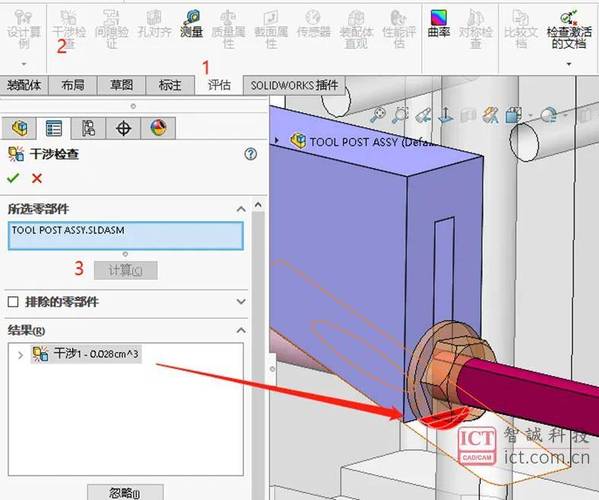

机械装配干涉仿真电脑界面截图
不用下料，不用开机床，坐在办公室点几下鼠标就能试错。这省下的不止是料钱，还有几个星期甚至几个月的工期。
不止看碰不碰，还能算隐形的毛病
很多人刚接触这个，都觉得不就是拼积木吗？把模型堆一块看看有没有干涉就完了。哪有这么简单。
很多毛病是隐形的，眼睛看不见，拼的时候也感觉不到，用不了半年就出问题。比如拧大型壳体的连接螺栓，你是顺着圈拧还是对角拧？不同顺序，壳体的应力变形完全不一样，拧完平面度差出去好几个丝，后期装密封必然漏油，震动还会超标。再比如过盈配合的大轴，你压进去的时候，会不会把外圈的孔撑裂？几十吨的机架吊起来装配，吊点不对，重力变形会让孔位偏出去多少？这些问题，光靠拼积木看不出来，得靠装配仿真算。
我前几年见过一个做大型设备的厂，十几吨的机架加工完，现场吊了三天都对不上孔，所有尺寸量下来都对，就是装不进去。后来拉回来做仿真，才发现原来吊起来之后，机架自身重量把中间拉弯了一个毫米，孔位直接偏了。改了两个吊点的位置，再吊过去，一次就装进去了。

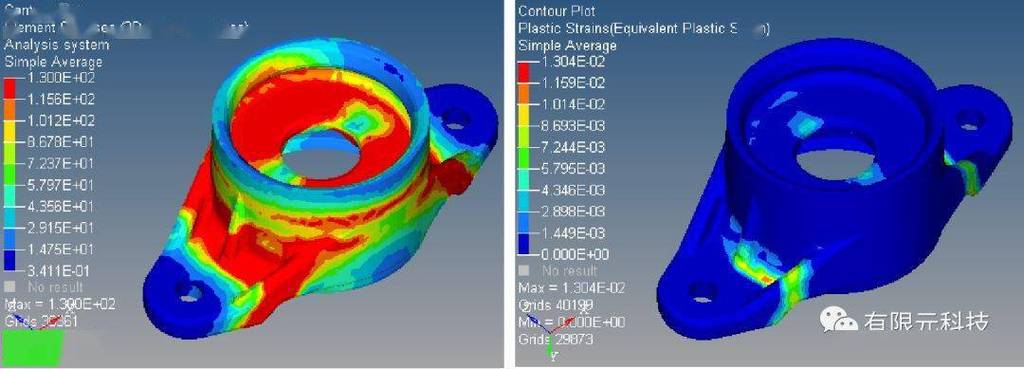

螺栓预紧装配应力仿真云图
这种隐形的问题，也就仿真能提前给你揪出来，等装完再发现，成本翻十倍都不止。
新手最容易踩的坑
新手最容易踩的坑
说实话，我见过好多年轻工程师，仿真做了，结果现场还是出问题。不是装配仿真没用，是你方法错了。
最常见的错，就是拿完美的理论模型直接算。所有零件都是正好的尺寸，没有公差，当然全对。可现场加工出来的零件，哪有完美的？公差累积起来，偏个一丝半丝太正常了。做仿真的时候，你得把公差带放进去，随机抽几组不同公差的组合来算，才能摸到真实的问题。
还有个常见的懒招，就是把所有零件都设成刚体。算起来快啊，十几分钟就出结果。可大一点的零件，受力就会弯，本来就是弹性体啊，你把它当成不变形的刚体，出来的结果能对吗？十个新人做装配仿真，八个犯这个错，做完拍胸脯说没问题，现场出问题脸都绿了。
不过话说回来，现在还是有不少小厂觉得，做仿真费钱费时间，不如老师傅经验靠谱。可你算算账，废一套大零件的钱，够做十次仿真了。尤其是定制的大型设备，哪有试错的空间？一次错，半年的利润就没了，老板肉疼一次，就再也不会说仿真没用了。
昨天那个蹲在原料堆旁骂娘的小伙子，今天已经坐在设计室调仿真模型了。
