昨天蹲车间一下午，脚都麻了，就看新来的大学生折腾输送线的张紧轮。CAD图上尺寸标得丝毫不差，所有公差都卡在软件推荐的最优值里，看起来完美无缺。结果往机架上一装，轮卡得死死的，俩小伙子出了一身汗，手扳都扳不动。
图纸上的完美，到现场全走样
我刚入行那会也这样，以为把软件参数调对，把公差算准，就是合格的设计。第一次画从动轴，对着教材算的挠度，选的轴承，画完沾沾自喜，结果装配完试车，转了不到十分钟，轴承烧了，烟都冒出来了。脸烧得比轴承还烫，蹲在地上半天抬不起头。
后来才知道，我算的是一根轴没有任何误差的理想情况。实际呢？两根轴对中，不可能完全严丝合缝，差个三五丝太正常了，加上轴加工出来本身就有直线度误差，转起来偏心率蹭蹭涨，轴承可不就烧了么。理想公差永远干不过现场装配，这句话是我师傅当年踹着我板凳说的，记到现在。
很多新手现在还犯这个错，对着三维软件模拟，哪里都顺，到现场就是装不动用不了。为啥？软件模拟的是真空温室里的完美零件，车间里有三四十度的夏天，有零下好几度的冬天，钢材热胀冷缩缩，切完料放两天还会因为内应力弯呢，工人拧螺丝力道大一点小一点，都会差出好多，你啥都不考虑，光看电脑上的模型，那不踩坑才怪。
省出来的成本，最后全变成了坑
说实话，现在很多项目上来就要求降本，能省则省，很多设计为了达标，瞎砍尺寸。之前我们产线换一个支撑支架，原来的成熟设计是八毫米厚的钢板带十字筋，新来的设计说，改成六毫米，把十字筋改成两条对角筋，重量减了三分之一，材料省了小一百，领导夸会过日子。

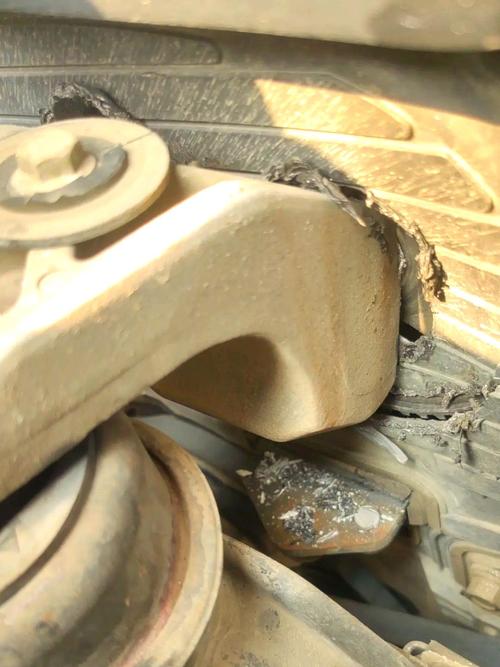

结果呢？用了不到半个月，支架震裂了，产线停了，整个工段抢着修，拆下来重新下料加工，折腾了三天，光停产损失就十几万，就为了省那不到一百块的材料钱，这账算的，对吧？
不过话说回来，也不是说不能降本，好的降本是在多余的冗余上砍，不是在核心受力的地方砍。很多设计为了好看或者凑降本指标，把不该省的余量省了，看起来图纸干净漂亮，用起来就是定时炸弹。机械这东西，大多数时候，余量就是安全感，你留对了余量，十年八年不用修，比天天坏了修强多了。
好设计，懂得给人留余地
我见过最多的烂设计，就是把尺寸卡得太死，一点调整的空间都不给现场留。比如定位用的孔，非得做成正正好好的圆孔，一点余量都不留，现场两个零件拼起来，孔差个几十丝，装不上，工人拿着铰刀铰半天，铰完精度又没了，何苦呢？
通常老设计都会把定位孔做成长孔，留个一两毫米的调整量，现场拼的时候，工人自己调好再锁死，省多少事？还有那种，明明可以拆成几个小零件加工，非得做成一个整的，结果一个地方坏了，整个都得扔，换件成本翻好几倍。
真的，机械设计不是做艺术品，不是做得越精密越完美就越好。它是要给工厂用，给工人装，给维修师傅拆，给机器几十年不停转的。你设计的时候多想想，工人好不好装，坏了好不好拆，磨耗了好不好调，比你画十个复杂的曲面都有用。
很多人觉得机械设计要多高大上，要搞多少颠覆式创新，其实大部分时候，不踩前人踩过的坑，多给现场留余地，就是顶好的设计。你蹲车间蹲上半年，摸过几十台装成又拆开的机器，比你在教室学三年都有用。这话，真的。
