刚进车间的小孩总爱犯一个毛病。抱着画了半个月的CAD图，觉得每根线条都严丝合缝，公差卡的比教材上的例题还标准。结果到装配台边一搭手——焊接变形翘了两毫米的机架，螺栓孔差了半厘米对不齐，扳手塞进去连个转动的空间都没有。我第一次见这种场面的时候，靠在门框上憋笑憋的肩膀抖，转头就想起自己刚入行时，画的那个提升机导轨，留的公差刚好0.05mm，结果车间喷完漆，漆层厚度就占了0.1mm，装的时候硬敲进去，跑了半个月漆磨掉了，导轨晃的跟筛糠似的。被老师傅骂的头都抬不起来。

别信“画完图就算交差”的鬼话

很多人对机械设计的印象，就是坐在办公室里对着电脑算受力、选材料、标公差，算完导出PDF发给车间就完事。根本不是。你得知道车间里的钢板焊完会翘，火焰切割的边缘会留毛刺，工人拧M16的螺栓需要至少15厘米的操作空间，甚至夏天车间温度到40度的时候，铝型材胀出来的尺寸，可能刚好把相邻的塑料顶块挤裂。我之前见过一个刚毕业的设计师，给设备设计的润滑管路，走的整整齐齐贴在机架上，像艺术品一样好看。结果设备装完，维修师傅要换个滤芯，得先把整排管路拆下来才能伸手够到，蹲在地上骂了半小时，最后直接把管路全拆了重新走。

你说这设计错了吗？从图纸上看，尺寸对，材料对，管路的流速计算全对。但它就是没用。因为设计的人从来没蹲在那个位置，试过伸手够滤芯是什么感觉。

那些反常识的设计，全是被坑出来的经验

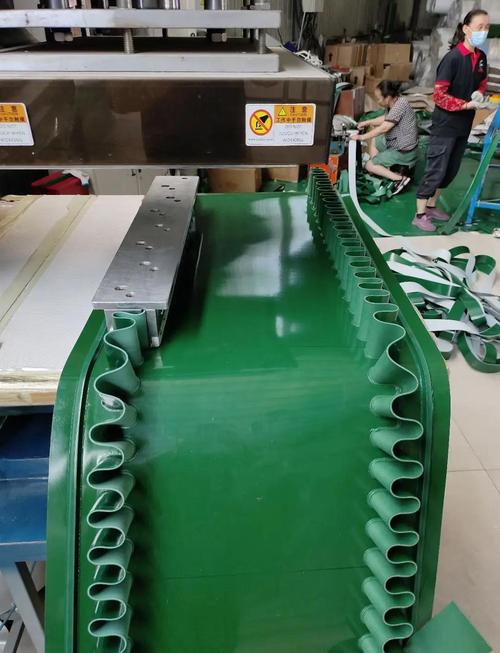

刚入行的时候总觉得，公差选的越严，设计的水平越高。直到被车间加工班的师傅怼了一次：你选个IT4的公差，我们要上磨床磨三遍，加工费翻三倍，最后装上去跑俩月，磨损了照样晃，图啥？ 好的机械设计从来不是追求绝对精准，是在能接受的成本里，给那些意料之外的偏差留够容错空间。之前有段时间我们改一条传送带的挡料边，最开始照着教科书做，挡边和传送带齐平，觉得这样物料不会撒的到处都是。结果跑了没三天，碎料顺着传送带和挡边的缝隙卡进去，把传动辊都磨出沟了，拆一次要俩小时。后来改的方案说出来都好笑：挡边比传送带低5毫米，边缘磨个30度的斜坡，哪怕有碎料滚上去，顺着斜坡就滑到下面的接料盘里，根本不会往缝里钻。就这么个小改动，这条传送带后面跑了两年，没因为卡料停过一次。

你说这算什么高深的力学创新？根本不是。就是被卡料卡烦了，拆了十几次之后攒出来的经验。我现在摸一个设计好不好，根本不用看CAD图，就去设备旁边站十分钟，看看挡边是不是磨得发亮，螺栓的位置是不是伸手就能够到，有没有哪个地方设计的看起来特别“完美”但全是别扭的操作。那些看起来笨笨的、不那么规整的设计，往往才是真的在现场泡过的。

拆报废设备的时候，才是真的上课

很多人学机械设计，是从教材上的经典机构开始学的。但我带徒弟的第一课，从来不是讲凸轮、讲齿轮，是拉着他去拆报废设备堆。上个月车间拉回来一台用了快十年的旧包装机，别人都当废铁过秤，我拉着徒弟拆到传动链条的张紧座的时候，他直接愣了——人家那个张紧座根本不是硬邦邦的铸铁块，底下垫了一块5毫米厚的硬橡胶垫，链条跑的时候的震动，全被橡胶垫吸收了。十年了，链条都没怎么松过，也没断过齿。对比我们现在新设计的张紧座，全是硬连接，跑半年螺栓就被震松了，要定期拿扳手紧，紧慢了就跳齿打坏链轮。

你说设计这个张紧座的工程师，当年是不是也被震松的螺栓坑过？说不定就是半夜在车间抢修的时候，被掉下来的链条砸过脚，才想出来垫块橡胶的招。哪有那么多高大上的原创创新，很多时候就是把自己遭过的罪，变成设计里的小细节。现在我画完图，下笔之前总会先想三个问题：工人装的时候好不好拧？坏了好不好拆？出问题了有没有地方让它“泄劲”？就说那个最常见的剪切销，很多人觉得这就是个细铁棍，没什么技术含量。但这就是最典型的“泄劲”设计——真的卡了，销子先断，电机不会烧，齿轮不会打，换个销子三分钟就修好，总比硬扛着把整个传动组磨碎了强。前几天有个刚入行的小孩问我，做机械设计最核心的能力是什么。我指了指车间地面上蹭的黑机油印，说你先在这蹲仨月，帮着拆十台坏设备，帮着装五台新机器，被扳手砸两次脚，被漏出来的液压油溅一次裤腿，你自然就知道怎么设计了。哪有那么多玄学。所有能在车间里跑住的机械设计，从来都是长在地上的，不是飘在CAD的图层里的。
