有限元分析不是算命：车间里摸出来的实在道理

上周带刚毕业的小徒弟去试制车间看新做的液压支架。那小子背着电脑包，刚走到工件旁边就开始掏笔记本，说自己提前跑了一下午的有限元分析，算出来最大应力才110多兆帕，比材料的屈服强度低了快一半，绝对不会出问题。

结果话音还没落，旁边的质检师傅举着探伤仪过来了，说昨天刚焊完的那台，侧板和加强筋连接的焊缝上，裂了个两厘米的口子。

小徒弟当时脸就白了。

那道裂了的焊缝，到底错在哪

他当时建模的时候，为了图省事，把所有焊缝的强度都设成了和母材一模一样，还把焊接残余应力全给设成了0。更绝的是，他把支架和底座的接触关系设成了完全绑定，连个滑移量都没留——可实际车间里，这支架下面为了减震，垫了三层厚橡胶垫，每次受载的时候都会有个零点几毫米的微小滑移，这些约束全设死了，算出来的结果能对才怪。

很多人对有限元分析的误解就在这。觉得这是个点一下就能出结果的黑盒子。你往里塞啥垃圾，它就给你吐啥好看的云图。

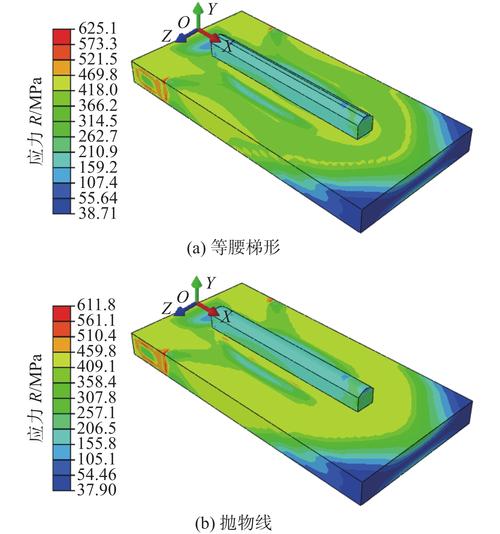

我们之前处理过一个类似的失效案例，同样的支架，上次裂的位置，恰恰就是他模型里设成“无应力”的焊缝热影响区。实际焊接的时候，焊枪走快了，热输入不均匀，这个位置的残余应力能直接冲到材料的屈服点，哪怕你外面加的载荷再小，内外应力一叠加，不开裂才奇怪。

他算的，是理想状态下的零件。车间里的零件，从来没有理想状态。

所谓“分格子”，到底是在算什么

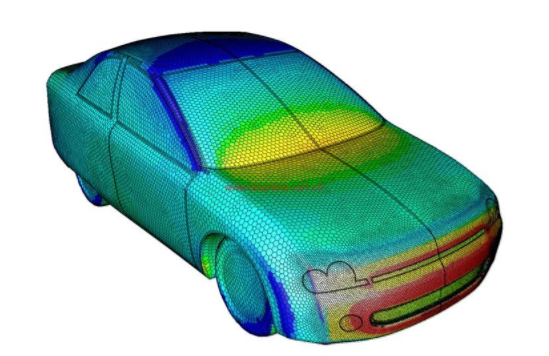

别被那些复杂的公式吓住，有限元分析的本质说穿了特别简单。就像你要摸清楚一整锅麻辣烫的辣度，你不可能把每一根菜、每一滴汤都尝一遍。你就把锅分成大小差不多的小格子，假设每个小格子里的辣度是均匀的，把每个格子的受力、形变、温度算清楚，再把相邻格子之间互相传递的力挨个加总，最后拼出来的，就是整个零件在外力作用下的状态。

很多刚学的人有个执念：网格密度越高，结果就越准。

真不是。

我见过个刚入行的工程师，算一个铸铝的变速箱壳体，把网格切到0.1毫米的精度，电脑跑了整整三天三夜，风扇转得像要飞起来。结果因为他把壳体和安装法兰的螺栓预紧力全给设成了0，算出来的最大应力位置，和实际台架试验里开裂的位置差了快半米远。

有啥用啊？

真正影响结果的，从来不是网格有多细。是你给这个模型的“设定”，是不是和真实世界的情况对上了。螺栓拧了多大的力矩？零件表面有没有做喷丸强化？实际工作的时候，载荷是慢慢加上去的，还是带着冲击砸上去的？这些东西你搞错了，哪怕你把网格切到头发丝那么细，结果也是错的。

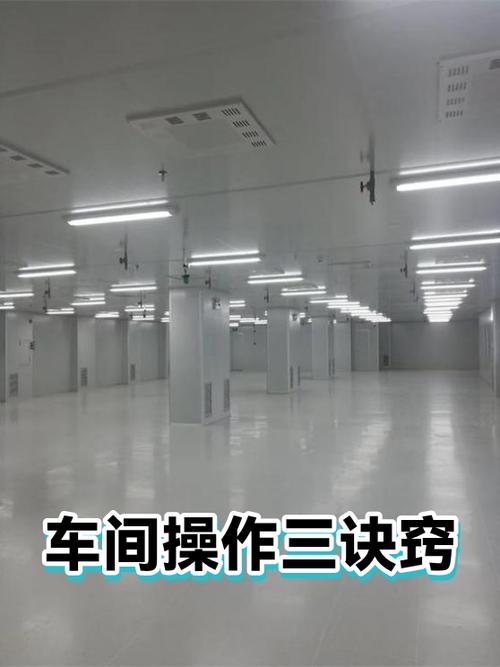

车间里摸出来的使用诀窍

说实话，我们干了这么多年制造，从来不会把有限元分析的结果当成最终的设计依据。这东西就是个提前帮你排雷的工具，不是给你拍板的圣旨。

比如用这个工具的时候，第一个要记的：别坐在办公室里瞎猜边界条件。你建模型之前，先去现场逛两圈。看看这个零件装上去的时候，和相邻的零件留了多大的间隙？底座下面有没有垫减震材料？工人拧螺栓的时候，是按标准力矩拧的，还是拿着气动扳手随便打两下就完事了？这些细节你不摸清楚，模型建得再漂亮，也是空中楼阁。

别拿静态载荷当全部。很多人算零件的时候，就把最大静载荷往模型上一压，觉得能扛住就完事了。可实际产线里，哪有那么多稳稳当当的载荷？有时候工人违规操作，往传送带上扔个十几公斤的铸件，那冲击力是静态载荷的两三倍；有时候设备启动的时候带的共振，能把交变应力放大好几个量级。你只算静态的，迟早要踩坑。

还有最关键的一点：算完了别着急往下结论，先找已经失效的旧零件对一对。要是你算出来的最大应力位置，和人家实际裂的位置差了三厘米以上，别硬着头皮跟人说“现场操作不规范”“材料质量有问题”，回去老老实实改模型。这话你说出去，车间的老师傅能笑你大半年。

之前我们算一个起重机的吊钩，第一次算出来的应力最大点在吊钩的圆弧过渡位置，当时我们就跟加工的师傅说，这个位置打完磨之后，一定要做喷丸强化，把残余压应力加上去。师傅一开始还嫌麻烦，说以前做了十几年吊钩，从来没做过喷丸，也没见断过。结果同车间另一条线的同规格吊钩，没做喷丸，跑了三个多月就在那个位置断了。后来那个师傅主动跑过来找我们，说你们之前算的那个位置，是不是我多拿榔头敲两下，把应力卸一卸更稳妥？

你看，这才是有限元分析该有的作用。不是让你拿着电脑里的彩色云图去给人上课，是帮你提前找到那些藏在零件里的隐患，让现场干活的人少踩点坑。

前几天小徒弟再来车间，已经不抱着电脑吹自己的分析结果了。现在他进车间第一件事，就是蹲在零件旁边，用手摸焊缝的位置，问师傅上次焊的时候，电流调的多大，走枪快不快。

挺好。
