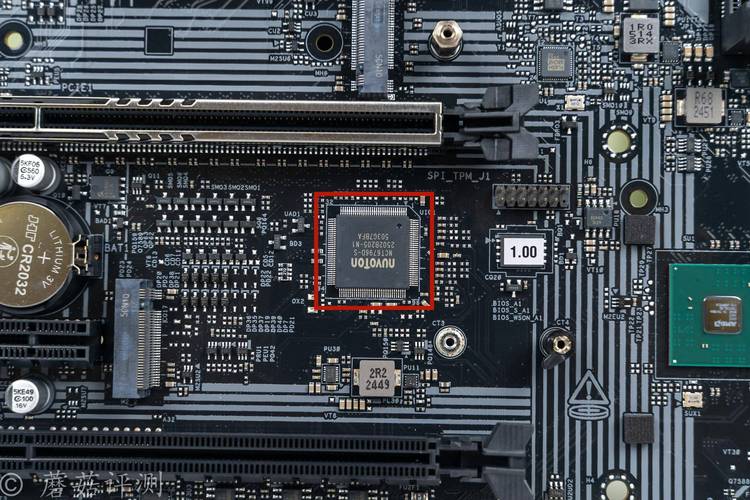

上周六蹲在出租屋地板上拆我妈那台用了四年的旧手机，镜头模组旁边那块指甲盖大的黑方块，被我撬下来的时候还带着点主板上的焊锡味。我妈在旁边念叨，说这破机子现在卡得连健康码都刷不出来，是不是就是这块东西老了。
你每天摸的东西里，芯片根本不是什么高精尖的”黑盒子”
别觉得它离你远。上次我邻居家的智能锁冬天冻得开不了门，喊开锁师傅来撬，师傅拆开就笑，说里面那芯片连个像样的温度补偿电路都没做，零下五度直接卡死机，跟你手机冻关机是一个道理。
还有你钱包里塞的那张小交通卡。
别以为它里面藏了个小电池。
它连个独立的电源都没有。你把它凑到刷卡机那一下，机器发出来的微弱电磁波给卡上的芯片供能，芯片花几毫秒时间把你存的乘车次数、余额这些信息传回去，滴的一声，就扣完费了。我第一次知道这事的时候，拿着交通卡对着太阳照了半天，想看看里面到底藏了多大的电池，结果啥也没找着。
很多人总觉得芯片是那种装在顶级服务器、火箭上的神秘物件，其实你家的空调遥控器、电饭煲、甚至你电动车的防盗报警器里，全是这东西。它根本不需要多么极致的性能，能稳稳当当做好那几件小事，就算合格。
别被”几纳米”的说法绕晕，这根本不是你想的”尺子量出来的厚度”
说实话，我之前第一次听到业内人拆解这个概念的时候，愣了三秒。
你可以把芯片想象成一个挤得满满当当的超大住宅小区，里面住了几十亿个叫”晶体管”的小住户——每个住户就是一个能开关的小开关，通了就是1，断了就是0，所有的计算本质上都是这些开关在按顺序开开关关。所谓的多少纳米，根本不是小区的墙有多厚，也不是开关本身有多小，是相邻两户晶体管的门之间的距离。
这个距离越小，意味着同样大小的硅片上能塞下的开关就越多，算得就越快，也越省电。但这不代表越先进的工艺就万能。
比如你要做个能装在火星车上扛宇宙辐射的芯片，用最老的几十纳米工艺，反而比最先进的几纳米版本靠谱——线宽越宽，意味着开关本身的”个头”越大，越不容易被偶尔闯进来的高能粒子打坏。要是真把手机上那种最先进的芯片扔去火星上待着，说不定飞出去三天就死机，半道上就得失联。
我之前看过一个航天工程师的分享，说他们做卫星用的芯片，很多还是十年前的工艺，不是不想用新的，是新的工艺太”娇贵”，扛不住太空里的恶劣环境。
那些说”造芯片全靠光刻机”的人，多半连芯片厂的大门朝哪开都不知道
太多人把造芯片的事想得太简单了——觉得只要有了最顶级的光刻机，就能立马造出最先进的芯片。
真不是。

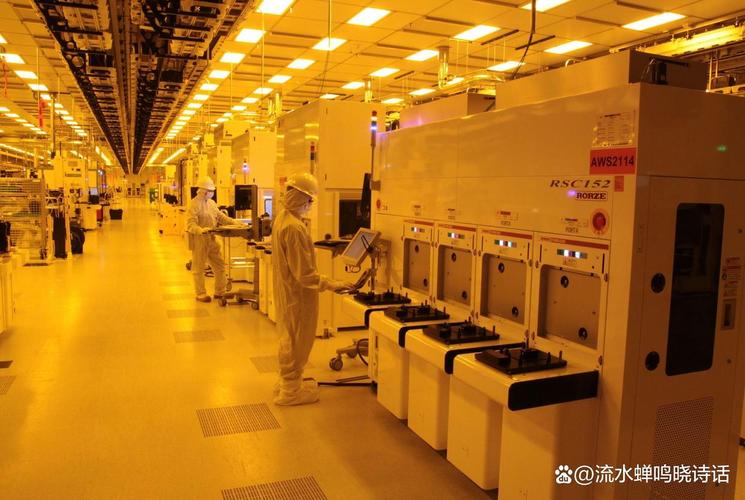

从拉出来一根11个9纯度的硅棒（也就是99.999999999%的纯度，比你家喝的纯净水纯了不知道多少个量级），到把它切成薄得能透点光的圆片，到在表面涂一层感光胶，到光刻机把设计好的电路图案照上去，到用显影液把被光照过的地方冲掉，到用刻蚀机把没有胶保护的硅片部分刻出小凹槽，到在上面堆上十几层金属线把所有的小开关连起来，最后封上黑色的塑料外壳——这一整套流程下来有几百道工序。哪一道出点岔子，整批价值几百万的硅片就全废了。
我之前在半导体厂做工艺工程师的朋友跟我吐槽，说有次车间换空气过滤器的时候，操作的工人没按规定穿全套无尘服，混进去了一粒比头发丝细一百倍的灰尘，刚好落在刚涂完感光胶的硅片上。当天那批准备送去做流片的片子，直接全按报废处理，算下来亏的钱够普通上班族攒好几年。
你说光刻机重要吗？当然重要。但它只是这几百道工序里的其中一步而已。就像你烤面包，烤箱当然重要，但你要是面粉发霉了、水放多了、发酵时间不对，哪怕你买的是最贵的烤箱，也烤不出能吃的面包。
上次我妈听我讲完这些，拿着那块从旧手机上撬下来的黑方块翻来覆去看，说就这么个指甲盖大的东西，居然藏了这么多门道。
是呗。
哪有那么多神乎其神的东西。无非是人类把几十亿个小开关，挤在指甲盖大的地方，让它帮你算点你算不过来的数而已。
