你知道么？去年我在赶一个雷达项目，信噪比死活少3dB。排查了三天三夜，最后发现是ADC的输入共模电压飘了——就零点几伏，换来的是整板的重新打样。那滋味，真酸爽。所以今天不谈虚的，直接扒开ADC的底裤，聊聊那些让你夜半惊醒的硬核问题。
1. 精度迷思：从二进制权重说起

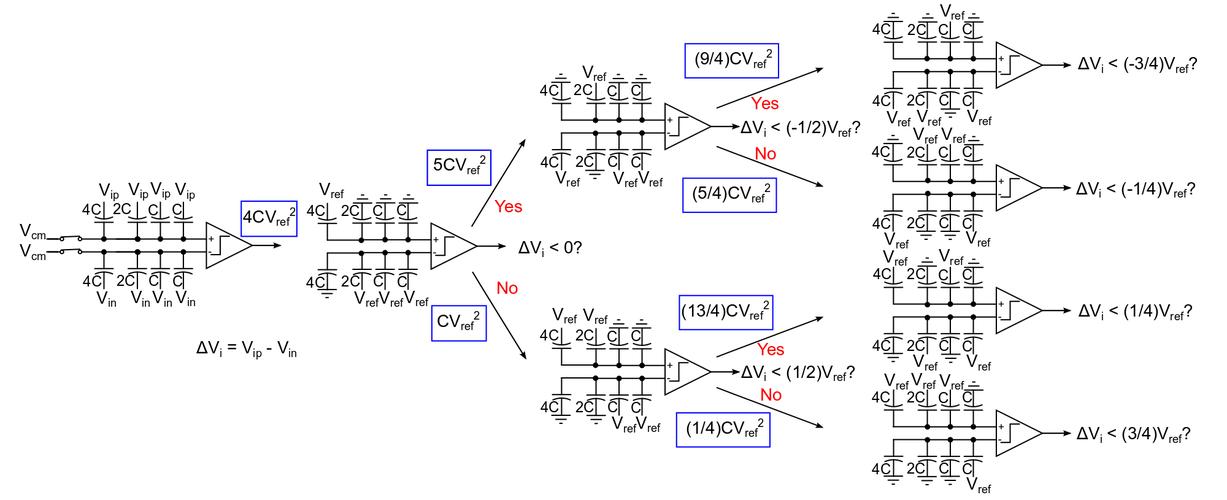

逐次逼近（SAR）ADC的原理，说白了就是二进制搜索。拿一堆砝码去称重，先放最大的，超了拿掉，不超留着，再试次大的……如此反复。电容阵列就是那堆砝码，每位对应一个电容，容值按2的幂次缩放。理想很丰满，可到了半导体工艺这儿，电容匹配误差直接让权重偏了。比如16位SAR，最高位电容标称32pF，实际可能31.8pF，这一下，DNL就炸了，满量程跳码在27384附近——你是不是碰到过？致命的是，这个误差随温度、电压还会漂，出厂校准都救不回来。
Sigma-Delta架构就聪明得多。它用1位量化器，通过过采样和噪声整形，把量化噪声推到高频，再用数字滤波器一刀切。比喻一下：量化噪声就像撒了一地的沙子，SAR是用越来越细的筛子分，但总有漏网之鱼；Sigma-Delta则是先用大眼筛过很多遍，再把漏下去的沙子拢成一堆，然后挖个坑埋了——噪声整形推着它远离信号带。这种鬼斧神工，我第一次弄明白时，差点在实验室笑出声：原来就这么简单？可一看数字滤波器的系数，得，又是一门课。选型时别光盯ENOB，真要较劲1/f噪声和近端杂散，还是SAR来得直接；但要拼动态范围和信道隔离，Sigma-Delta几乎碾压。比如ADS8598S做同步采样，SNR能到92dB；而同样采样率的SAR，像AD7606，也就85dB左右。差距就在那儿，7个dB。
2. 数模之间：那些被“理想运放”掩盖的坑

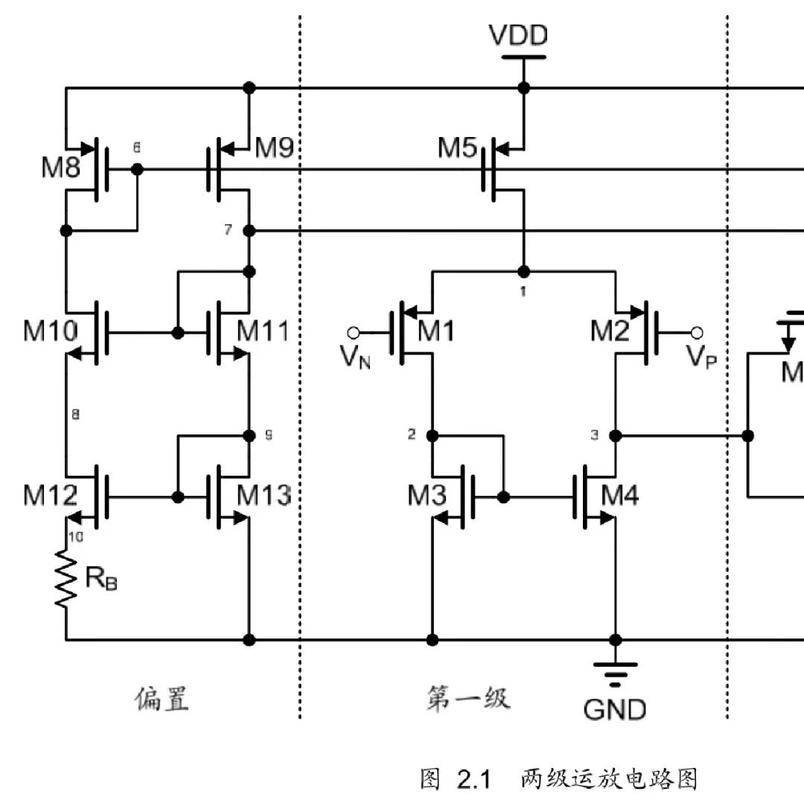

ADC输入阻抗明明标了兆欧级，为啥还要加运放？坑就在这里。SAR内部采样电容开关瞬间，会从外面抽一大口电荷，建立时间不过几十纳秒。驱动放大器必须在这点时间内把电容充到误差小于1/2LSB。公式一摆：t_acq = (R_on + R_drv) × C_sh × ln(2^(N+1))。R_on是内部开关的导通电阻，R_drv是外部驱动电阻。很多工程师只盯着运放带宽，忘了输出阻抗。我用THS4551替换OPA827时，带宽从80MHz升到150MHz，本以为谐波能改善，结果三次谐波从-105dBc直接恶化到-82dBc，就是因为差模输出阻抗从0.1Ω变成了0.007Ω，驱动能力崩了。这种坑，不看瞬态仿真根本发现不了。再配上不合适的RC滤波，振铃能直接让16位变12位。
最佳实践？先用高阻抗无源探头点一下ADC输入引脚，看采样时刻的波形，有任何非单调过冲，赶紧调阻尼。然后老老实实按照器件推荐的运放接法，别自作聪明改滤波电容值。记住，这里的每一皮法，都在跟采样速度博弈。
3. 参考电压：当稳定变成一种奢求

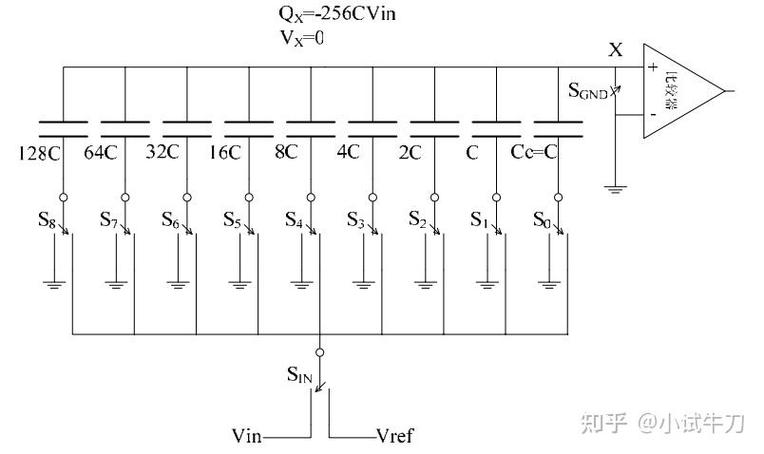

你肯定见过这样的曲线：低输入信号时ADC线性度挺好，一到满量程80%以上，失真突然飙升。罪魁祸首多半是参考电压。SAR内部电容阵列在转换过程会向参考引脚抽取尖峰电流，每次切换都像一个小铁锤砸上去，如果外部基准源输出阻抗高，电压就会抖。基准恢复速度跟不上，下一次转换采样到的就是错误电平。ADI的AD7982，18位1MSPS，参考电流峰值能到2mA，乍看不大，可在100ns内冲进来，比用DCDC给FPGA供电的瞬态还猛。我用REF6025缓冲，ENOB从14.2位提高到15.8位；换成普通LDO，没加缓冲，直接掉到12.5位——这可不是玩笑。
还有个隐形炸弹：基准噪声折合到信号带宽内。10μVrms的噪声看似小，对16位5V量程来说，就是1/4LSB，足够吃掉两个码。所以选基准源得同时看噪声频谱密度和动态负载响应，那种只看ppm/°C温漂就下单的，迟早要补交工程学费。这坑我踩过两次——第一次是刚毕业，第二次是带新人时，新人看我跳坑也跟着跳。现在想想，真是。
4. 布局布线：那微伏级的博弈

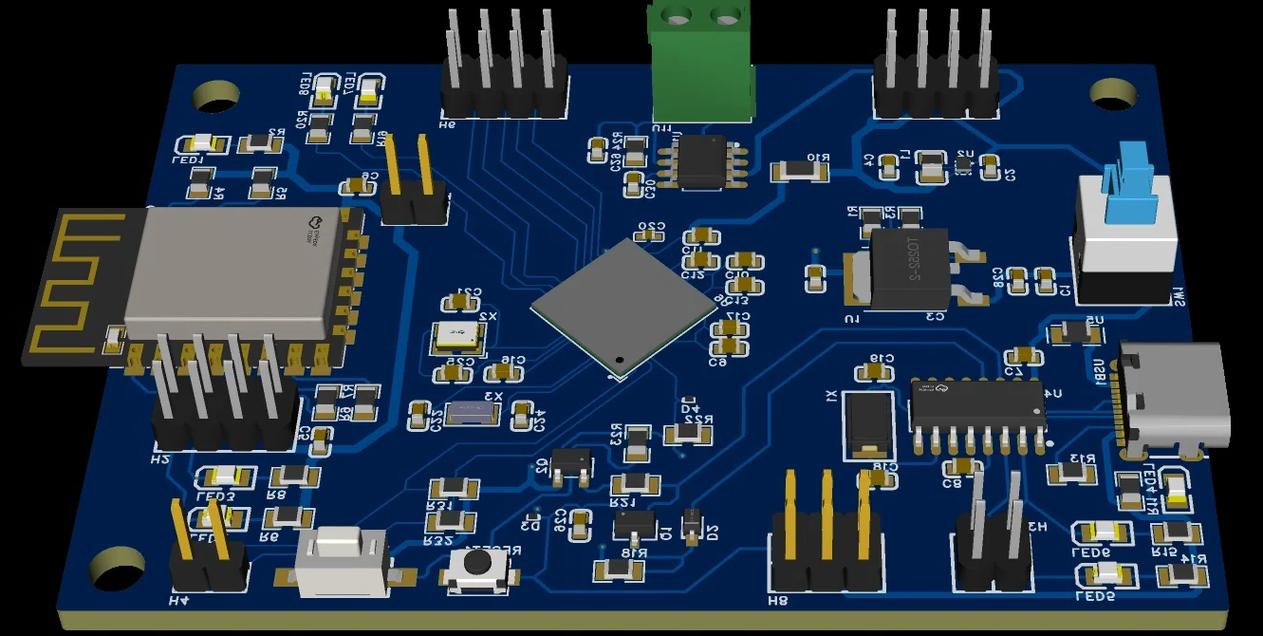

数字噪声就像野蜂，到处乱窜，瞅准模拟地的缝隙就钻。磁珠、电容、隔离槽，说白了就是给野蜂圈个保护区。可ADC下方要是开槽，那正好——把地弹引到模拟回路里了。见过一块采集板，12层，模拟信号走了1mm跨数字区，没包地，16位ADC生生被拉低到12.3位有效位，查了三天，最后用近场探头定位的。解决方案：差分走线紧耦合，下方连续完整的地平面，模拟电源入口用LDO而非DCDC，去耦电容紧贴引脚，用多个容值并联拉低高频阻抗。
还有一点常被忽略：时钟。高速ADC的采样时钟抖动要求通常在亚皮秒级，一个烂晶振或走线反射，就能把SNR吃掉10dB。时钟要像保护婴儿一样单独走线，远离一切射频干扰，加缓冲器隔离。这些说起来都是废话，可真到layout时，该挤还是挤，该省还是省，到最后用频谱仪一看800MHz的噪声毛刺高出20dB，才后悔怎么不早多看一眼电源完整性仿真。
所以说，ADC不是什么玄学。它就是一个传感器，传感器就需要一个干净的换能环境。下次再碰到性能不达标，别急着换片子——先看看你周围，是不是电路先不干净了。
