昨天整理工具柜翻出我刚工作时用的橡皮，硬塑料壳都磨平了，黑糊糊一块，那时候天天跟丁字尺、三角板打交道，哪想到现在小孩都只会点鼠标了。
从拿橡皮蹭到拖鼠标改，差了不止一万倍
那时候画一张大型支架的装配图，要蹲在绘图台前画整整三天。先打底稿，再描粗，错一毫米就要整块擦掉，擦到绘图纸起毛，破了洞就得重画。我刚学徒的时候，曾经因为改一个孔位，废了一张刚画完的A0图，躲在食堂角落闷了一下午。
那时候想什么？想什么时候能不用这么遭罪。没想到后来这事真给解决了。
老车间手工机械制图绘图台老照片
你以为CAD只是画图工具？大错特错
很多刚进车间的小孩都觉得，CAD不过是把丁字尺的活儿搬到电脑上，换个工具而已。说实话，刚有这玩意儿的时候我也这么想，直到第一次用它改设计才惊着。那时候我们改一批设备的安装底座，原来手工画要重新出四张装配图，少说要三天，我对着电脑拉了拉尺寸，复制了几个块，半天就出完了。
这还只是小菜。现在的CAD图根本不是只给人看的，画完直接导去加工机床，机器自己读数据就能切料，中间省了多少人工转译的误差？以前手工画图，工人看错线切错料是常有的事，现在只要你图画对，基本不会出岔子。

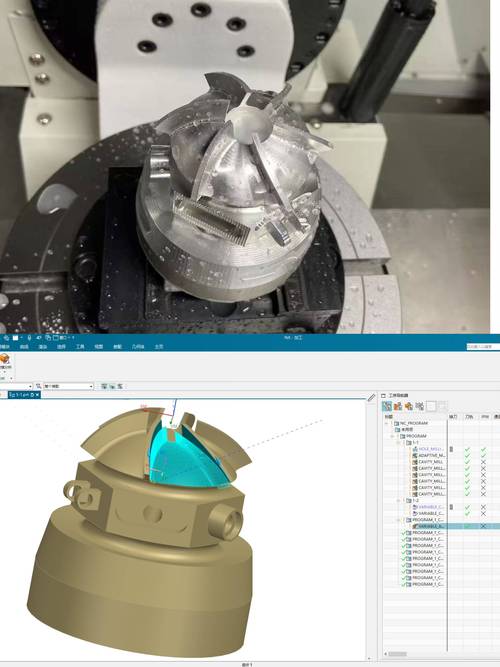

机械加工车间CAD图纸导入CNC机床操作界面
用了这么多年，我最想说说踩过的坑
用了这么多年，我最想说说踩过的坑
现在软件越来越智能，很多新手就飘了，觉得会点几个命令就能画图，殊不知踩坑的多了去了。
我见过不少小孩画图，线层乱堆，标注东一个西一个，公差标在犄角旮旯里，车间师傅找半天找不到，上来就一句“这画的什么玩意儿”。还有的为了图好看，加一堆没用的装饰线，导出之后机器读出来一堆多余数据，切出来的料直接废了。上周就有个实习生犯这错，几千块的铝合金料废了，蹲在车间门口抽烟抽了半包，话都不说。
其实说白了，画图的根本目的是给加工递准话，不是给你秀软件操作的。CAD是给你省力的，不是让你丢掉老规矩的。该标的公差不能漏，该分的线层不能乱，哪怕软件能自动标注，你也得挨个核对一遍——机器不会错，错的都是画图的人。
不过话说回来，你得承认这工具改变了整个行业。原来我们一年能出十个新设计就了不起了，现在一个年轻工程师一个月就能试五六个方案，选最好的那个投产。原来想破头都算不准的过渡面，现在拉几下就能成型，给后续省多少事。
我那把老橡皮现在还留着，不是念旧，就是想提醒新来的小孩，不管工具多先进，你心里得装着车间那头的工人，你画的每一根线，都要变成实实在在的零件，可不是画完存进文件夹就完事了。
