昨天在装配车间转，撞见新来的大学生跟钳工大吵。小伙子攥着打印出来的A0图纸，说师傅按他的图加工，拼起来差了两毫米，肯定是活干歪了。老钳工把零件往地上一放，指着图纸角落说，你自己看，基准标哪了？
小伙子凑过去看，脸一下子红了。他把所有外形尺寸标得清清楚楚，偏偏漏了装配基准的标注。加工的时候师傅选了另一个面当基准，做出来没错，错在图。
车间里的矛盾，多半出在图的细节上
很多没下过车间的人觉得，机械制图不就是把零件形状画出来，标上尺寸就行？
错。
说白了，标注错一个符号，可能废掉一整批零件。
我刚入行那会，跟着师傅学画图，光标注就练了三个月。那时候还不理解，不就是几个符号，至于卡这么严？
直到自己踩了坑。那时候做一个传动件，我把间隙配合标成了过盈配合，零件加工完压装的时候，轴直接裂了，一炉料全废，心疼得我半个月看见钢材就犯怵。

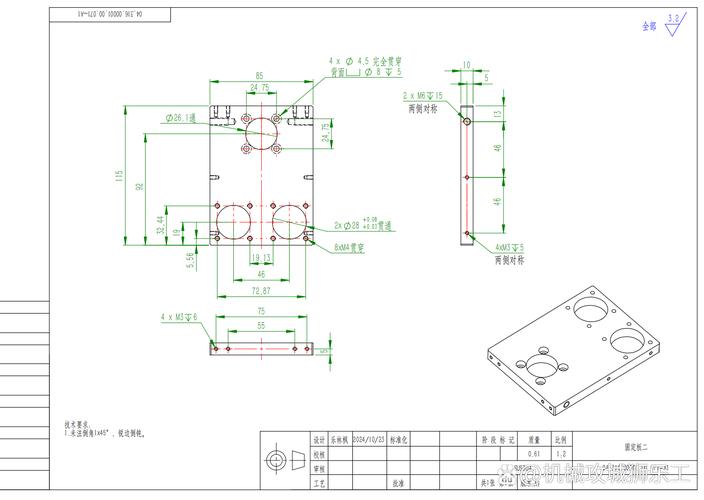

机械加工车间零件基准标注对比图
这行就是这样，差半丝都不行。你图上不说清楚，加工师傅哪知道你哪个面要贴合，哪个面可以松一点？就像你点外卖说要少辣，不说清楚是微辣还是一点辣都不能放，拿到手肯定不对味，一个道理。
图上藏着没写出来的行业规矩
说实话，机械制图这东西，所有的规矩，全是过去踩坑踩出来的。那些密密麻麻的公差、粗糙度符号、形位公差，全都是帮你避开前人掉过的坑。
比如做一个箱体零件，和电机连接的面，粗糙度必须标到足够细，不然装上去会震，用不了三个月轴承就坏。不需要连接的面，粗糙度可以粗一点，省加工费还省时间，这些都要在图上写明白。
你别说，现在很多用AI自动出图的，就经常犯这种错。AI只会按模板标，哪知道这个零件是装在水下还是装在高温炉边？哪知道车间现有的刀具能加工什么精度？

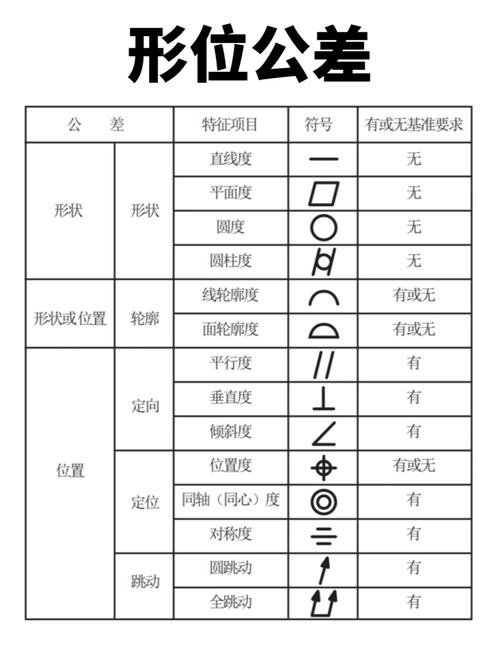

机械制图配合公差符号标注示例图
不过话说回来，也不是所有地方都要卡到极致。我见过一些新手画图，把所有无关紧要的尺寸都标上最高精度，加工出来成本翻三倍，根本卖不出去。好的制图，就是该严的地方半丝不让，该松的地方留足余地，这都是经验，不是对着书本套公式能学会的。
电脑时代，手绘的功底依然有用
电脑时代，手绘的功底依然有用
现在都是三维建模，自动出图，很多新人刚进来就说，学手绘干嘛？电脑画得又准又快。
我不抬杠，电脑确实好用。但你在车间赶活的时候，设备出问题要改尺寸，你能等我回办公室开电脑，加载模型，改完再打印出来？
蹲在机床边，掏出个便签本，随手画个草图，标上改的尺寸，师傅拿起刀就改，十分钟解决问题。去年赶订单，模具出了点小问题，设计师出差在外，我跟班长蹲在地上，拿粉笔直接在水泥地上改了个圆角，师傅当场就重新铣了型腔，没耽误半天工期。
换电脑做，这套流程下来最少两个小时，订单就误了。
很多人说以后AI就能把所有活干了，哪有这么容易。机械这行，永远是人跟着现场走，图是给人看的，不是给软件看的。你能把要求说清楚，让干活的人明白你的意思，才是好的机械制图。
我现在带新人，第一堂课从来不是教CAD怎么用。我就拿两个废零件，一张错图一张对图，让他们自己找区别。找出来了，比我讲十节课都有用。
