车间角落的高精度猎手：影像测量仪到底能干什么

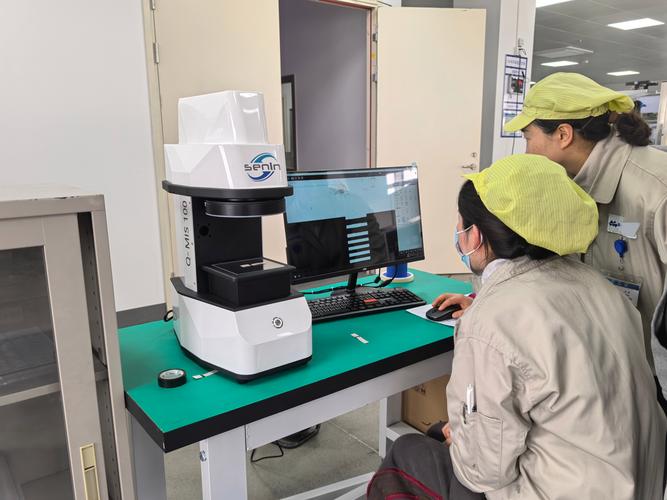

昨天刚在装配车间帮新来的徒弟擦屁股。一批小注塑件要出柜，徒弟拿了游标卡尺量了一上午，攥卡尺的手都抖，还越量越乱——同一个零件换个方向量，尺寸差出半丝。扔卡尺骂街的时候，我指了指墙角那台没怎么动的机器。就是它，影像测量仪。

为啥现在精密小零件离不开它

你想想，现在做的东西越来越小，手机内部的卡扣，主板上的接插件，小到比指甲盖还小，上面还有七八个凹坑凸台，你游标卡得进去吗？千分尺能对准吗？手稍微晃一下，误差就出来了。

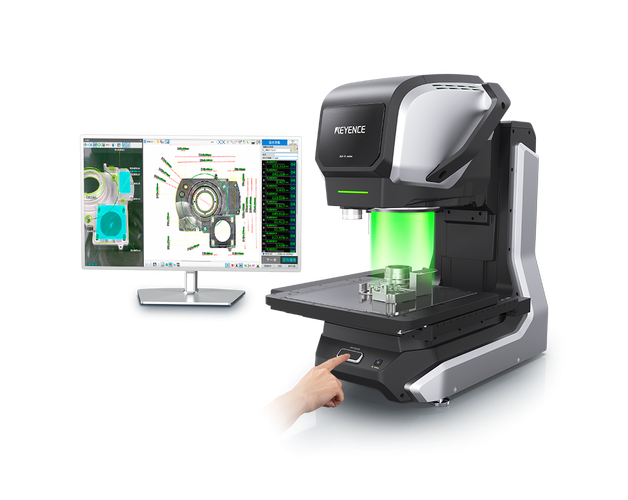

它的逻辑其实特别简单，就是靠高分辨率的相机，把零件拍清楚，然后软件自动识别轮廓，把你要的尺寸一个个算出来，几秒出结果。比你人工量快十几倍，准度还稳，不会因为你今天没吃饭手抖就差一截。说实话，我最早碰这玩意的时候，第一感受就是解放双手，之前量一百个零件要大半天，现在放上去点一下，喝口水的功夫报告就出来了。

新手一碰就踩的那些坑

很多人刚见它，觉得不就是拍个照吗？有啥难的。我见过太多新人上来就踩坑。第一个坑：放不平。你零件歪着斜着放，拍出来的轮廓就是歪的，量出来的尺寸误差能翻好几倍。尤其是薄得像纸一样的零件，一点翘曲都能影响结果。

第二个坑：光源瞎调。亮面金属零件你把光源开得太亮，边缘全是光晕，软件根本分不清哪是零件哪是光，我之前那个徒弟上次就是这么干的，镀镍的小端子，量出来比实际尺寸大了一倍，差点把整批货都打回重造，吓的他晚饭都没吃。

还有第三个坑，全靠全自动，不手动改。零件生产出来哪有没毛刺的？软件会直接把飞边误判成零件的真实轮廓，出来的结果肯定错。你得手动把轮廓线修到正确的位置，这步偷懒不得。

别神化它，它不是万能的

现在销售吹这个，说什么能测一切，都是瞎扯。它靠的是相机拍表面，你藏在内部的尺寸，深孔的内壁，它根本拍不到，这活得交给三坐标，它干不了。还有那种全黑吸光的零件，或者表面太粗糙的，拍出来轮廓糊成一团，它也量不准。

不过话说回来，很多工厂买设备还犯一个错：盲目追高精度。你就是做普通的汽车五金零件，日常量尺寸要求也就到丝级，买个普通精度的足够用，非要花几倍的钱买那种亚微米级的，放车间落灰，只有客户验厂的时候才拉出来擦一擦开一下，纯粹浪费钱。对吧？我干了十几年车间，见多了这种交智商税的事。

说白了，它就是车间里一个趁手的工具，帮你搞定人工搞不定的小零件测量，不用吹得多么玄乎，也别小瞧它那点本事——没它，现在很多精密小东西，你还真做不明白。
