今天刚帮新来的小徒弟擦完屁股，蹲在铣床边抽烟，看着他对着电脑屏幕挠头抓耳，突然就想聊聊这个东西——很多人入行第一堂课就学，却大半没搞懂的CAD。
新人进门第一坑：把CAD当画画
不少刚从学校出来的小孩，开口就是我过了几级，能画多复杂的图，到车间露一手，线拉得笔直，圆画得溜圆，看起来挺像回事，一打印出来，车工师傅直接摇头。为什么？公差标在了虚线上，加工基准藏在轮廓堆里，倒圆角的尺寸标错了方向，你画得再好看，有啥用？

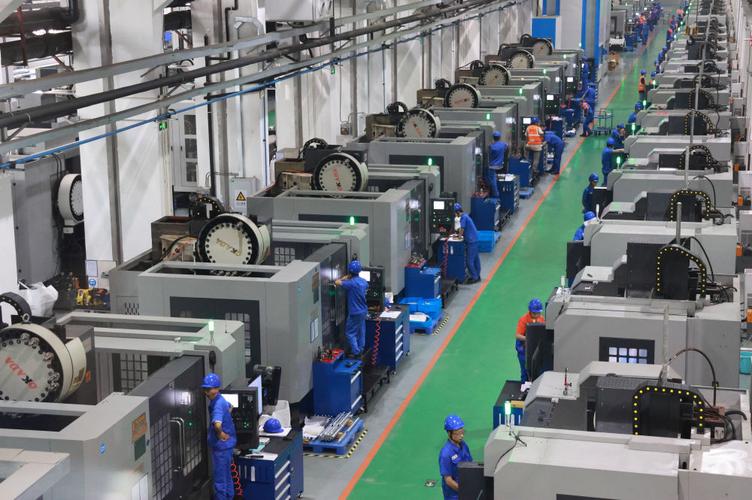

机械加工车间CAD工位操作实拍
说实话，我刚入行那会也犯这错。那时候觉得CAD就是电脑上的画图板，跟小时候在本子上画汽车没区别，只要形状对就能交差。直到我画的第一个法兰盘，下料师傅看错了尺寸，切出来直径小了一厘米，整块钢板废了，我半个月学徒工资全搭进去赔，才懂这个理：CAD哪里是画图，这是整个车间的通用语言。你画的每一根线，每一个标注，都是说给下料、车工、钳工、装配所有人听的，错一个小数点，就是真金白银的损失，就是整班人马的工时浪费。很多网上的破教程，天天教你百个快捷键，教你怎么画花里胡哨的效果，真到车间，谁看这个？能把基准标对，把公差放对位置，比什么快捷键都强。
门道都藏在没人注意的图层里
我见过最多的坏习惯，就是所有元素堆一个图层。轮廓、标注、中心线、虚线全混在一起，调个显示都卡，打印出来黑糊糊一片，老花眼的老师傅看十分钟，直接把图甩你工位上。对吧？
老工程师画图，永远是规矩先行。加工基准线单独放一个图层，线粗颜色亮，任何人打开图第一眼就能找到，不需要翻半天找。不需要加工的辅助线，单独放一个图层，打印的时候直接关掉，不会干扰现场看尺寸。这不是形式主义，这是给后面干活的人省时间。

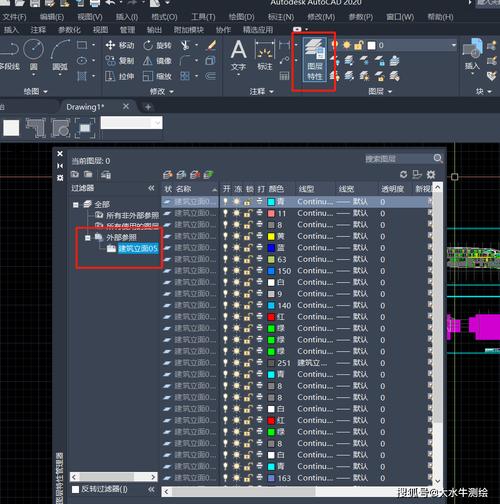

机械设计CAD图层分类设置界面截图
不过话说回来，现在好多三维软件满天飞，天天喊着CAD要淘汰了，我就不信这个邪。很多车间里的老机床，读不了复杂的三维文件，就认二维CAD出的纸图，你给我整个带光影带渲染的三维模型，老师傅还嫌晃眼睛，不如一张清晰的二维图看着踏实。哪怕是新上的数控设备，很多程序也还是要从二维CAD图导路径，离不开的。
会改图比会画图更值钱
会改图比会画图更值钱
刚入行的小孩都比谁能画完整的大部件，觉得那才叫本事。其实在车间待久了你就知道，百分之八十的活都是改，不是从零开始画。客户临时改了安装尺寸，换了原材料要调整壁厚，甚至原来的料短了要改孔位，哪来那么多全新设计？
改图改的好，一眼就能看出哪里动了，哪里没动，标注改得清清楚楚，下面干活的不会错。改不好，动了轮廓漏改标注，出来的零件装不上，全车间跟着你加班。我刚入行第三年，改一个机架的图，漏改了一个定位孔的位置，结果四个孔歪了两公分，整个机架重新镗孔，耽误了三天出货，那段时间我天天提前半小时到班组打扫卫生，给师傅递烟赔不是，现在想起来还肉疼。
别觉得改图简单，改图最见功底，能改得让所有人不出错，那比画十张新图还厉害。
刚说着，小徒弟又凑过来问我，怎么快速背完所有快捷键。我把烟掐了，指着他屏幕上混在一堆线里的基准线说，先把这个找对地方放好，再背快捷键不迟。
