上周刚跟钳工班拆完一台卡报废的送料机构，站在满是油污的地上捡碎弹片的时候，我又想起三年前那个攥着打印图纸脸发白的新人。
别先开软件，先蹲在车间看半天
很多刚入行的小孩，出了校门就觉得机械设计不就是画3D标公差么，打开软件噼里啪啦一顿操作，图纸漂漂亮亮，连倒角都个个对称。
说实话，没用。百分之八十的设计出问题，都不是画错尺寸，是没摸清现场的脾气。
你设计的机构装在冲压车间，还是装配车间？冲压车间地面天天震，你不留点调整余量，三个月后螺栓松了，轴都能歪半公分。你送的料是带油的热轧坯还是干的塑料块？带油的料滑得抓不住，你按课本上的摩擦系数算夹紧力，上线第一车料就全飞了。
车间加工工位机械安装基础图
我刚入行那会，师傅第一次带我干活，就让我在一台老送料机旁边蹲了整整一上午，不许碰电脑，数它一分钟震多少次，摸料进去的时候温度有多高，记工人换料的时候要拧几个螺栓。
那时候我还觉得老头故意折腾我。现在想想，那是真救我。省了我多少改图改到凌晨的通宵。
不是精度越高越好，余量留不对全完蛋
之前那个把我坑得连加班一周的小孩，就是犯了这个错。
他给直线导轨留配合间隙，生怕不够准，直接把公差卡到了头发丝直径的三分之一。说这样精度高，做出来的产品肯定合格。
你猜怎么着？
那批活赶在夏天交的，车间里不开空调，午时温度能飙到三十好几，钢材热胀，导轨装进去的时候就有点紧，开机跑了两个小时，温度越来越高，直接卡死了。精度是给需求服务的，不是给你贴金的。为了把这根导轨拆出来，钳工班三个大男人弄了整整三天，又是气割又是磨，差点把整个安装座给废掉。

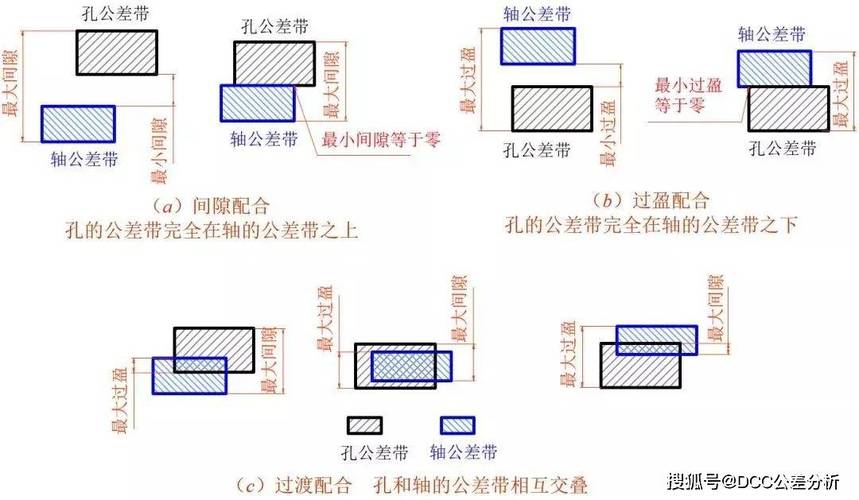

机械装配配合间隙对比示意图
很多人不懂，机械设计其实是在做平衡。要精度，也要给温度变形留空间，给装配误差留空间，给以后磨损留空间。你把所有空间都堵死了，机器当然给你翻脸。就像穿鞋子，你刚好合脚的鞋，走长路脚肿了，能不磨出血泡么？一个道理。
能少一个零件，就少一个零件
能少一个零件，就少一个零件
我见过太多设计，为了显得考虑周全，加了一堆没用的东西。本来改个15度倒角就能解决的卡料问题，非要加一个自动拨料的气缸，还要加传感器加限位开关。
多一个零件，多多少钱？
采购要多订一件货，仓储要多占一个货位，装配要多花半小时拧螺丝，以后出故障多一个排查点。说不定哪天那个传感器坏了，整条线停下来找故障，找半天发现就是那个多余的传感器掉了线。
实话讲，好的机械设计，你拆开来会觉得，就该这样，一点不多一点不少。不是堆了多少先进机构，就是把该解决的问题，用最简单的方式解决了。就像老木匠做的椅子，不用一颗钉子也能坐几十年，多余的东西全砍掉了。
昨天那个新人来找我改图，我让他先去掉三个多余的限位块，他想了半小时，突然拍脑袋说哦原来这样。你看，这就是机械设计最有意思的地方。
