被车间师傅骂到改稿的机械制图，根本不是画得丑

上周带刚毕业的小徒弟去车间，他攒了两周画的轴类零件图，刚递到铣工王师傅手里，直接被搁在铁屑堆旁边。王师傅叼着半根烟瞟了三秒，抬眼问：”这画的是啥？让我猜你要做啥？”

小徒弟的脸瞬间红到耳朵根。

很多刚从学校出来的小孩，总觉得机械制图就是把零件的轮廓用标准线条描出来，排版整齐、没有多余涂鸦就算合格，根本不管拿着这张图的人，要在满是铁屑、切削液味的车间里，照着这张薄薄的纸，把冷冰冰的金属块变成能转、能撑、能配合的零件。

你以为的机械制图，是美术作业？

真不是。

小徒弟画的那根传动轴，线条直得能当尺子用，图框套得整整齐齐，甚至特意给标题栏加了个浅灰底色，就差给整个图纸加个滤镜了。可他偏偏漏了最要命的细节：轴右端装轴承的台阶倒角，只标了个”C2″，半字没提这个倒角的粗糙度要求。

王师傅拿到图，直接按普通去毛刺的C2倒角加工——倒完拿轴承一套，卡得死死的，根本压不到位。俩小时的返工活，就因为图上少写了一行字，全班组跟着加班到七点。

机械制图本质是车间里的通用语言，不是给评委看的美术展作品。你写的每一个字、每一条标注，都要让拿着图的师傅不用动脑子猜。你要是在图纸上写个”此处做光滑处理”，师傅能直接把图甩你脸上——啥叫光滑？是摸起来不扎手，还是要跟镜子似的能照人？

那些图纸上没人明说的”暗语”

课本上教的尺寸链、形位公差，很多新人死记硬背，就怕考试的时候写错扣分。可到了现场你就会发现，这些标注根本不是用来凑作业字数的。

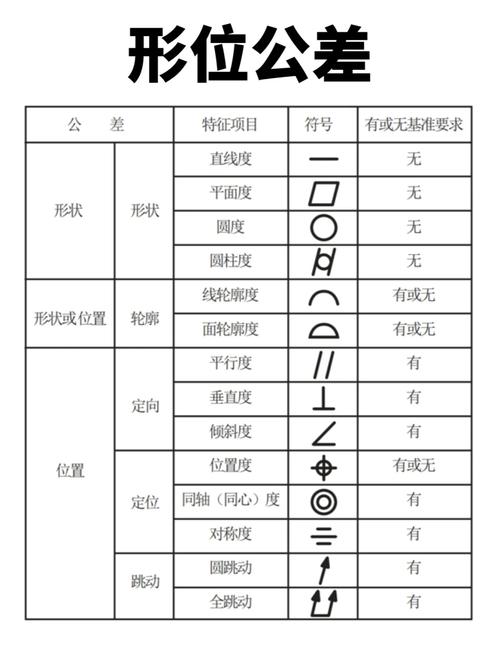

图纸上带框的形位公差，不是形式主义的要求，是零件装上去会不会晃的命门。

比如你画个装电机的底座，上面四个固定孔，课本里教你标位置度0.1，可如果这个底座是用在普通传送带上，带的是很轻的塑料辊，你硬卡0.1的精度，加工成本直接涨三倍，师傅拿到图都要骂你”会不会干活？” 反过来，如果你做的是高速旋转的砂轮轴，把轴的同轴度标成0.5，那做出来的东西转起来跟筛糠似的，跑半小时就能把整个设备震得螺丝全松。

这些东西课本上不会写得那么细，全是车间里熬了几十年的老师傅，一点点踩坑踩出来的经验。你标公差的时候多想想，这个零件是用在什么地方，哪些尺寸是真的要卡精度，哪些是差不多就行。别拿着课本的标准往所有零件上套。

画完图别着急走，去车间蹲半小时

说实话，我刚入行的时候也犯过这种低级错误。

那时候画个设备的支架，留的螺栓孔间距刚好卡在扳手伸不进去的位置。车间的师傅拿着扳手在我画的图上比了半天，最后把图”啪”拍在我桌上，说：”你是让我用手指头拧螺栓是吧？”

我当时脸烫得能煎鸡蛋。

最容易被新人忽略的标注细节，是加工的可达性。你画的零件，要想想车间的钻头能不能伸进去，扳手能不能转得开，磨床能不能磨到那个面。之前碰到个新来的设计员，画的零件要在厚钢板侧面钻个5毫米直径的深孔，深度100毫米，他觉得很简单，按课本参数标完就交了。结果车间的钻头伸进去直接晃，钻出来的孔歪得能穿过去两根筷子，最后只能把整个结构拆了重新改。

很多人说现在都有3D建模了，谁还画二维的机械制图？

真不是。

你在车间里，师傅不会抱着个平板转来转去找尺寸。他要的就是一张能摊在机床旁边，沾了切削液、踩了脚印都能看清的图——哪个孔多大，哪个面要磨到多亮，一眼就能找到。你3D模型建得再漂亮，到了现场，师傅还是得靠二维图上的标注找活路。

昨天碰到那个之前脸通红的小徒弟，现在画图的时候，会特意在那个轴承倒角旁边加个小注：”此倒角为密封圈过渡面，粗糙度需达Ra1.6″。王师傅拿到图，啥也没说，从冰箱里摸了瓶冰汽水递给他。
