上周三去装配线盯试装，刚推开门就看见00后徒弟蹲在气动站旁边，工鞋上沾的乳化液都没擦，手里攥着个黑黢黢的橡胶圈，骂得震天响——”这破O型圈是不是买的次品？装上去半小时就呲气，整台工装的定位精度全飘了”。
我走过去捏了捏他手里的圈，弹性够，表面也没裂，问他怎么装的。他说拿尖嘴钳夹着，硬拽进沟槽里，压上法兰的时候还特意拧了对角螺栓，生怕压不紧。
得，问题根本不在圈上。
你以为的密封失效，十有八九是装错了
很多人碰到O型圈漏，第一反应就是买的东西不对，要换更贵的、更厚的圈。其实我在车间摸了快二十年，见过八成以上的漏点，根本是装配的人图快，把好好的圈给作坏的。
装O型圈不准拿尖锐工具直接刮擦橡胶表面。尖嘴钳的齿、螺丝刀的棱，划一道肉眼都看不清的细口子，当时压上去看着严丝合缝，开半小时设备温度上来，橡胶一软，那道细缝就被压力冲开，气啊油啊顺着缝往外冒，你打多少密封胶都堵不住。还有的接头棱角没倒圆，硬邦邦的金属边像个小刀片，O型圈压上去的瞬间，唇边就被切了个半断的口子，当时不漏，跑两天就开始渗。
说真的，我刚进厂的时候也犯过这蠢事。当年装液压阀块，图快，拿螺丝刀把O型圈往槽里一扒，连倒角都没查。结果整台设备拉去做耐压测试，12兆帕的液压油顺着阀块缝往外喷，喷得我工作服上全是油，洗了三回都还有味。那时候带我的师傅拿着扳手敲我安全帽，说你要是把这圈当祖宗供着，它就给你好好密封，你要是拿它当垫纸随便造，它能让你赔得掉裤子。
还有个误区，好多人觉得O型圈压得越紧越好。错。O型圈的压缩量不是越大越好，压量超过合适范围，橡胶一直被挤在没有形变空间的死缝里，来回跑个几百次循环就会被挤裂，那漏是迟早的事。压太狠的圈拆下来看，边缘全是被挤出来的飞边，跟被门夹过的橡皮似的，能撑多久？
别随便拿不同颜色的O型圈瞎凑

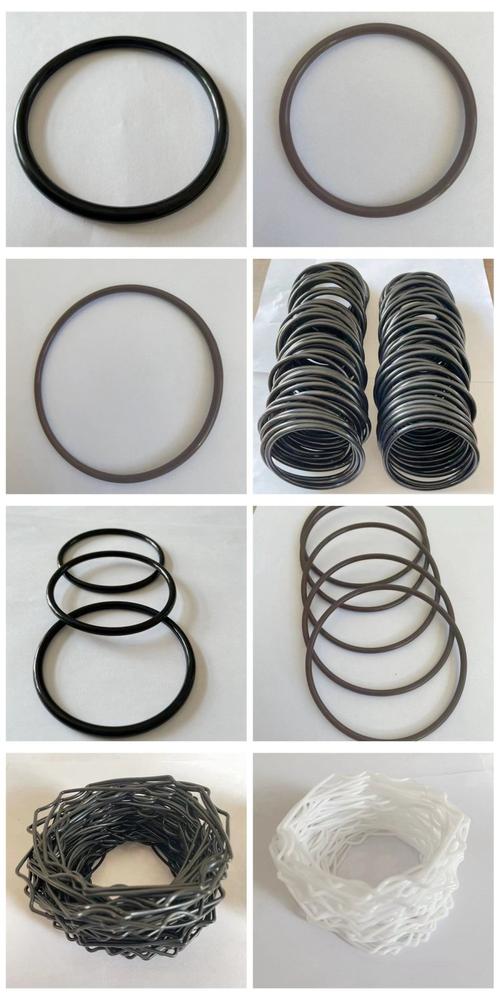

车间的备件柜，我是真的看不下去。好多班组的抽屉里，红的黑的绿的棕的圈全堆在一块，急着要备件的时候，就伸手捞一个看着尺寸差不多的装上，根本不管这圈是啥材质的，能扛啥介质。
不能靠外观颜色判断O型圈的适用材质。别听别人说黑色的就是耐油的，红色的就是耐高温的，那都是早年没有统一色标时候的经验，现在供应商为了凑库存，给橡胶染个啥颜色根本没个准。你要是拿普通丁腈橡胶的圈，装在高温的导热油管路里，跑俩小时橡胶就变软发黏，一摸就掉渣，那能不漏吗？你要是把耐油的圈装在有强氧化的管路里，比如带臭氧的焊接气路，普通橡胶扛不住臭氧腐蚀，放半个月表面就爬满细裂纹，一掰就碎。
之前有个外协班组来帮忙赶产能，把装冷却水的普通橡胶圈错装到了切削液管路里。切削液里的防锈油把橡胶溶胀得胖了一圈，硬卡在沟槽里取都取不出来，最后把整个铜接头都凿坏了，停线停了四个多小时，班长扣了小一千块钱，回来追着那个外协师傅骂了半层楼。
说实话，备件分类真不是啥麻烦事。拿个分格的零件盒，把不同材质的圈分开装，贴上标签，找的时候多花十秒核对一下牌号，比你停线半天抢修划算多了。
那些藏在细节里的坑，老工程师都容易踩
别觉得O型圈是个几毛钱的小零件，就不值得花心思。我见过不少做了十年设计的工程师，画沟槽的时候不预留橡胶的热膨胀空间，温度一升，橡胶胀得没地方去，就被挤到密封面的缝隙里，直接被切个整整齐齐的口子。还有的装配师傅，装O型圈的时候啥润滑都不涂，干着往金属表面蹭，橡胶表面被蹭得一层细毛，当时看着压得挺实，过不了多久就开始慢渗。
真的，别迷信硬度。
我见过不少设计人员为了防止O型圈被挤出去，硬选邵氏硬度90的橡胶，结果遇到金属表面有轻微磕碰凹痕的情况，硬邦邦的橡胶根本填不平那个小坑，压力一上来就从凹痕的地方漏。换了邵氏70的软圈，涂了薄薄一层硅脂，压上去就再也没出过问题。
想想都肉疼。一套几十万的液压系统，可能就因为值几毛钱的O型圈漏了，把系统里的油全漏光，把柱塞泵烧了，那损失算下来，够买几万只O型圈了。
昨天又碰到那个00后徒弟，现在装O型圈的时候，会先拿千分尺量一下沟槽的深度，拿倒角尺把接头的棱边磨得滑溜溜的，装之前还会给圈上薄薄抹一层润滑脂。他说上次因为这破圈挨了骂，现在看见O型圈都条件反射要查三遍。
作者|制造
排版|制造
审核|见微
