上周三我蹲在车间地脚边，裤腿蹭了半圈防锈油，盯着刚加工完的挡块发愣。
之前设计院的小年轻画的图，尺寸分毫不差，公差标得严丝合缝。装上去就是卡料。
图纸上的0.1毫米，在车间是跨不过的坎
很多刚入行的人对机械设计的认知，还停留在“在CAD里把线画直，把参数算准，标上对应的公差就算交差”。那个小年轻算的挡块和传送带的间隙是2毫米，按他的计算，这个尺寸既不会挡着正常过料，也不会因为间隙太大让料歪着掉下去。
结果装上去的第一天，就因为卡料停了三次线。
我当时把图纸拍在他手边，没骂他——毕竟我刚入行的时候，也干过一模一样的蠢事。他没算错理想状态下的尺寸，但他忘了焊机架的时候，焊枪烤过的位置会有焊接收缩量，整个机架的平行度差了0.3毫米；他忘了传送带跑上个三五个月，皮带会被物料磨薄，张紧度会变；他甚至忘了，车间地面不是绝对水平的，整个机架装上去之后，歪了不到1度。这些零零碎碎的误差加起来，那2毫米的设计间隙，实际能用的只剩1.2毫米。碰到软一点的塑料料头，稍微一歪就卡进缝隙里，拉都拉不出来。
真正的机械设计，从来不是追求理想状态下的绝对精度，而是给所有你控制不了的意外，留够可以腾挪的余量。你在屏幕上算得再完美，到了车间，总会有你预判不到的偏差。
你留的余量，从来不是浪费材料

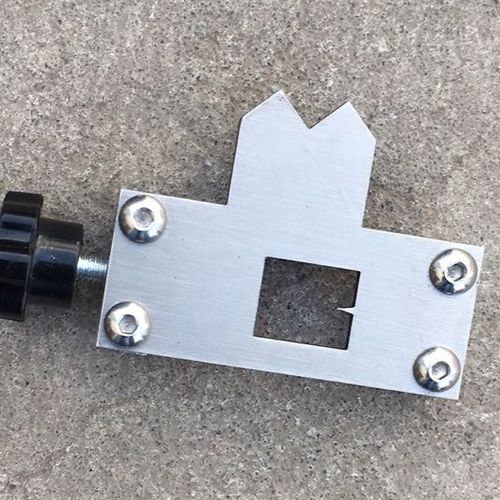

后来我们改了那套挡料结构。不是简单把间隙放大到3毫米就完事，那样的话碰到尺寸偏小的料，直接就从缝隙里漏下去了。我们在挡块和支架的连接位置，开了个通长的凹槽，不用重新加工整个挡块，工人拿扳手松两个固定螺丝，就能左右微调挡块的位置，随时把间隙调到合适的大小。
那个小年轻当时还跟我掰扯，说开长槽会降低零件的连接强度，算下来要多花一点加工时间，成本也高了。我当时把他拉到线体旁边，给他算上次卡料停线40分钟的损失——换做他说的那种死固定的结构，下次机架因为地面沉降歪了，他是不是要把整个挡块拆下来，重新铣孔、重新配装？那点加工成本，够抵几次停线的损失？
说实话，他那套账算得挺精，就是没算过一线现场的账。
很多人觉得设计的时候多留余量就是浪费材料，是不专业的表现。真不是。你设计的零件要在车间待上十年八年，要经历夏天的高温、冬天的低温，要被操作工天天敲、天天调，要扛得住偶尔的误操作。这些东西，没有一样是靠你在有限元软件里算出来的理想载荷能覆盖的。
别信那些“完美设计”的神话
我之前刷到过不少讲机械设计的内容，把整个流程吹得神乎其神，什么运动仿真跑遍所有工况，什么有限元分析算到每一处应力，最后出来的设计严丝合缝，一点多余的结构都没有。
是，那些工具都有用。但你到车间看看就知道，哪有那么多完美的工况。
我之前做过一个自以为完美的升降机构，所有参数都按设计手册卡得死死的，链条的拉力、导轨的间隙、行程开关的位置，全是按最理想的运行状态选的。结果装到现场第一次试机，直接把下面的行程开关撞碎。为啥？因为我忘了算设备连续跑上三个月之后，链条被拉长的量。那瞬间我站在设备旁边，听着电机嗡嗡的空转声，真的想找个地缝钻进去。
还有次做的密封结构，按标准选的密封圈，安装尺寸一点错没有，跑了俩礼拜就开始漏液压油。拆下来一看，密封圈的唇边被划了个小口子——是安装的工人手上沾了铁屑，拧进去的时候给蹭的。这种事，你在电脑上画多少遍图，都预判不到。
不过话说回来，机械设计最有意思的地方，也就在这。你永远没法坐在办公室里，把所有可能出问题的环节都算透。你得蹲在车间，听设备跑起来的震动声，摸一摸零件连续运行两小时后的温度，甚至跟着操作工跑两天，看看他们平时是怎么图省事、怎么“野路子”操作设备的。
上周那个之前画错挡块的小年轻，昨天蹲在车间，给新做的挡块支架开了三个不同位置的安装孔，说这样就算机架焊变形了，也不用重新铣整个支架，拧个螺丝就能对齐孔位。我站在后面看了半天，没说话。
这东西从来不是靠看书、靠刷教程能学会的。
