机床断轴为啥防不住？聊聊你不知道的有限元分析

老设计员绕不开的痛点：算不准的受力

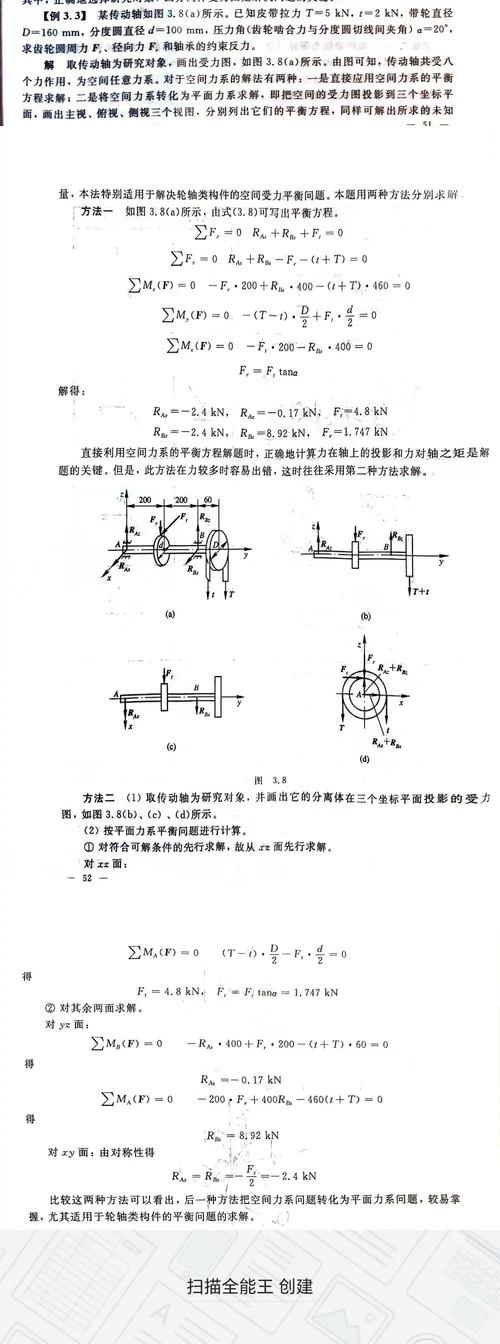

早年干设计算强度，全靠材料力学那套手算公式。好好一根带键槽、带过渡圆角的轴，为了能套公式，不得不简化成一根光溜溜的匀质直杆，乱七八糟的实际受力也合并成几个集中载荷。偏差多大？全靠经验蒙，余量留多了，整个零件重量涨成本高，留少了，就出今天这种断轴的破事。

碰到形状复杂一点的零件，比如机床床身、泵壳，手算根本下不去笔，全靠类比老产品改改，撞对了就赚，撞错了就赔。

把大问题拆成小积木的思路

说白了有限元分析没那么玄乎，核心思路笨得很，就是把搞不定的大问题，拆成无数个好算的小问题。

你要算一个形状不规则的零件受力，用数学方法直接解整体的方程，根本解不出来对吧？那把整个零件切成成千上万块规则的小单元，每个小单元的形状简单，受力变形用个简单的代数方程就能算清楚。最后再把这些小单元按原来的位置拼起来，把每个小单元的结果累加，就能得到整个零件的受力变形结果。

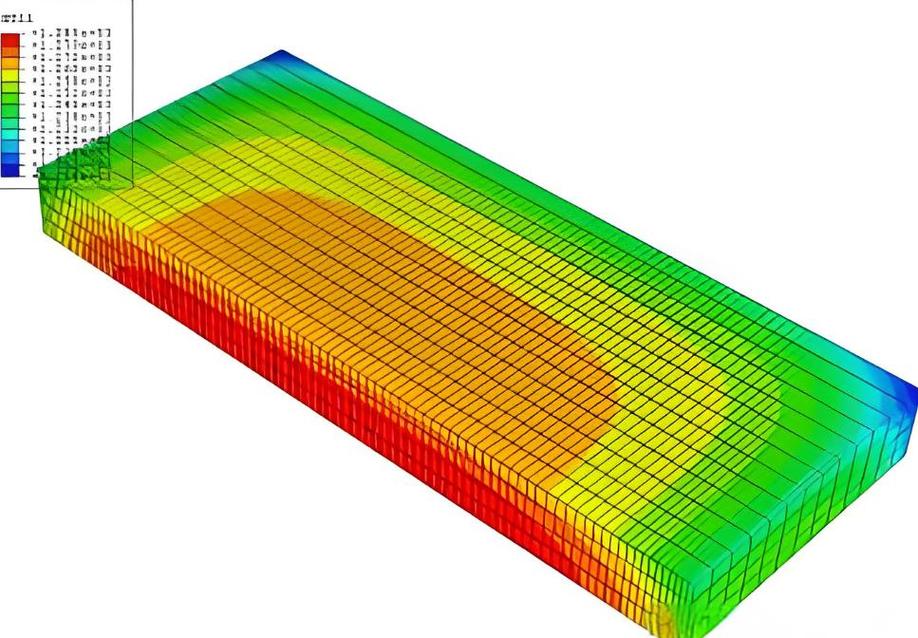

之前手算不得不忽略的圆角、键槽、螺栓孔，这些最容易出问题的应力集中位置，在网格划分里都能完整体现。算完之后软件会用不同颜色标出来哪里应力大，哪里变形超过阈值，一眼就能看明白。刚才那根断轴，裂的位置刚好就是应力集中点，手算算不出来，跑一遍有限元就清清楚楚。

别神化，它就是个帮你排坑的工具

说实话现在很多年轻设计师把这东西吹得太神，好像有了有限元就不用做试验，拿着电脑结果就敢开模，这不对。我前阵子带的实习生，上来就把载荷加错了位置，网格划得稀烂，边界条件乱设，还跟我拍胸脯说结果没问题，差点把整个批次的料都坑了。

算机床床身变形的时候，你把床身底部直接设成完全固定不动，实际呢？床身放在地基上，地基本身就有变形，安装螺栓也有弹性，输入条件错了，结果怎么可能对？差一点都不行。

不过话说回来，它真的帮我们省了太多事。原来改一次设计，就要做三五根试样拉强度，折腾大半个月，花不少钱。现在电脑上改完尺寸，跑几个小时就出结果，应力合格了再出图开模，八九成的坑提前就能筛掉，省下来的都是真金白银。

昨天徒弟改完那根轴的圆角半径，重新跑了一遍，最大应力直接降到了安全区间里，过阵子出样试装，十有八九没问题。这不就是它最有用的地方嘛。
