1-bit的魔术：Delta-Sigma如何用噪声换精度

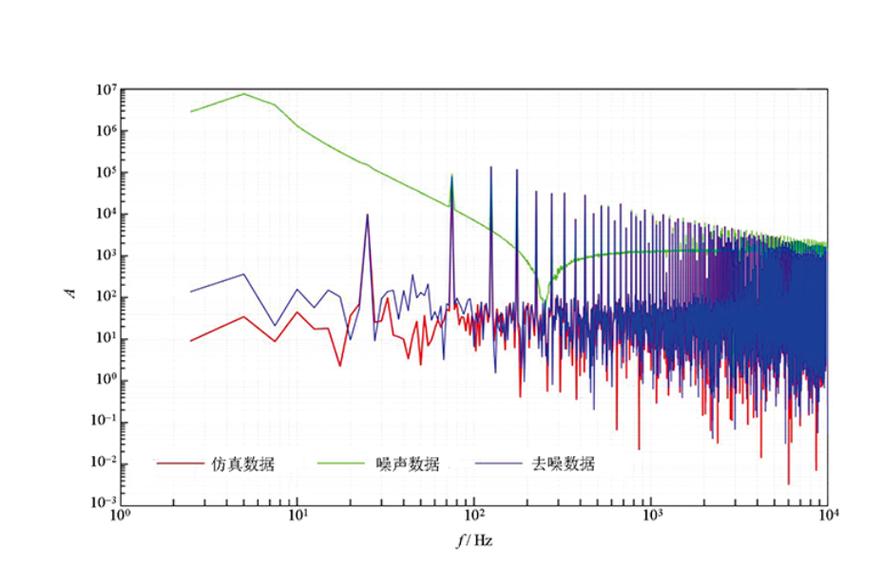

说到DAC，现在满大街的Delta-Sigma。手机、电脑、甚至那些标榜HiFi的小尾巴，里面都是几颗芝麻大的硅片。说实话，这玩意儿的工作原理挺反直觉的——它用高速的1-bit开关，去模拟平滑的模拟波形。怎么做到的？过采样加噪声整形。想象一个漏水的水龙头，你没法让它均匀地流，但你得极快地开关它，只要平均流量对，就感觉连续了。这就是PWM的雏形，但Delta-Sigma聪明得多。它把量化噪声——就是把连续信号切成有限台阶时产生的误差——不像传统多bit DAC那样硬扛，而是把它推到高频去，推到人耳听不到的地方。这背后的数学，三阶、五阶调制器，MASH结构，看着像SPICE仿真图里的鬼画符。但核心就是：用数字域的暴力算力，换模拟域的轻松。
但代价呢？瞬态响应。过采样滤波器带来的群延迟，可能让你敲击三角铁的清脆感变得糊一点。还有那永远存在的带外噪声，你得靠后级的模拟滤波器滤掉，而模拟滤波器又带来失真… 这是个永恒博弈。参数上看，现在一颗像ES9038PRO这样的芯片，能做到-122dB的THD+N，动态范围140dB，吓人吧？如果你只看datasheet的话。可实际板子上，能跑出-115dB就烧高香了。为什么？后面说。
电阻梯的执念：R-2R为何是参数党的噩梦？

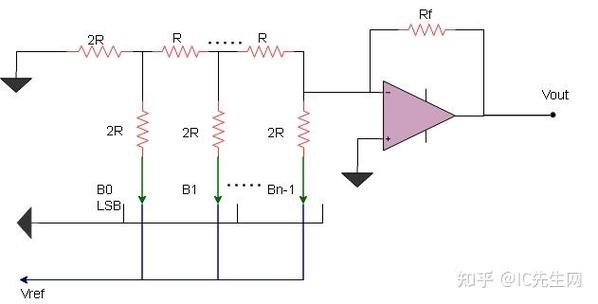

另一派，R-2R DAC。这玩意儿古老，但信者恒信。它的结构简单到发指：一堆高精度电阻，按2：1的比例串联，像梯子一样。你给每一位数字输入一个开关，电流按二进制权重相加，流过一个运放，模拟电压就出来了。没有过采样，没有噪声整形，理论上是绝对的线性——只要你的电阻绝对匹配。但问题就出在这“绝对”上。对于16-bit的DAC，最高位和最低位的电阻精度要求到了0.0015%级别！现实里哪有这种电阻？就算有，温度系数、老化，会让你当场自闭。所以厂商玩命地激光修调，甚至用集成薄膜电阻。你看某宝上那些用分立电阻搭的R-2R，卖几千上万，测一下THD+N，0.01%就到天了。而一颗PCM1704，经典的R-2R芯片，停产前做到了-96dB的THD+N，听起来不算高，是吧？可它的线性，尤其是小信号下的线性，那种不依赖负反馈的纯粹，是Delta-Sigma给不了的。听感这东西，参数解释不了。
为了证明区别，我特意搭了一个测试台：同一颗FPGA输出I2S，同时喂给一块某品牌的Delta-Sigma板子和我自己焊的R-2R模块。1kHz正弦波，-90dBFS，FFT上看，Delta-Sigma的本底噪声干净得像教科书，二次谐波-115dB，三次大概-118dB。而R-2R，谐波更高一些，二次-100dB，三次-105dB，但它的噪底线性度让我惊讶——没有Delta-Sigma在20~30kHz处常出现的隆起。更关键的，听感差异一耳朵：小提琴的泛音尾，R-2R的更悠长。你信参数还是信耳朵？
落地的三个坑，我替你踩过了
坑1：参考电压源，别以为随便接个LDO就行。 DAC输出精度直接受制于参考电压的噪声和稳定性。尤其对于电流输出型的DAC，参考源需要提供精确的偏置电流。一个0.1μV/√Hz噪声的基准，到了DAC输出可能被放大几十dB。解决方案：用基准+缓冲器，缓冲器必须选低噪声、高速的运放，比如AD797或LME49720，并在靠近引脚处放10μF和0.1μF的组合去耦。别吝啬布线，开尔文连接是基操。
坑2：地，回路的艺术。 数字地和模拟地分离是常识，可怎么分却坑了无数人。错误的磁珠隔离会引入高频噪声反弹。正确做法：使用单一地平面，通过布局分区——数字部分集中在一起，模拟在另一边，交汇点就在DAC芯片下方直接连接。切忌在转换时钟线上打折。
坑3：数字滤波器，不是越陡越好。 Delta-Sigma DAC允许选择滤波器滚降，比如Fast/Low-Latency。很多人觉得陡降能消灭镜像频率，殊不知振铃效应会毁掉瞬态。实测播放方波，缓慢滚降的滤波器前冲更小。我的选择：非过采样（NOS）模式？那不适合Delta-Sigma，别折腾。就用线性相位的慢滚降，兼顾带外衰减和时域表现。那些鼓吹NOS的，你听过那10kHz以上的衰减吗？
说到底，DAC这玩意儿，最终要出声。但它不是魔法，是数学和材料的纠缠。Datasheet上的数字，骗得了一时，骗不了一世。真正的好声音，是每一个细节都较劲出来的。就这样。
