大家都说二极管简单，对吧？导通、截止，一汪水似的单向阀。小学生都能画它的伏安特性。但只懂这些，真到了300A的逆变器里，立马抓瞎。
我第一次在电源里炸掉一个TO-247封装的时候，满屋子焦味。不是过流，也不是过温。是反向恢复——那个在教科书上只占半页纸的玩意儿，实际能吃掉你3%的效率，然后雪崩一样把管子烧成灰。
说实话，二极管的核心远不止PN结扩散电流那点事儿。尤其在开关电源里，它就是个高频开关，一秒翻腾几十万次。这时候，载流子存储效应——一个泛泛的词，背后是等离子体在漂移区里复合、扫出的物理过程——直接决定了你的死区时间、振铃尖峰、甚至EMI能不能过。
我们得往下挖一层。
单向导通背后的量子隧道，和那个被误解的肖特基

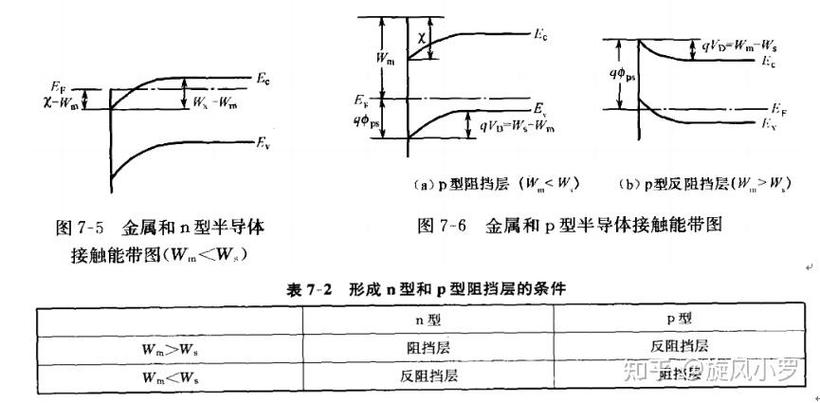

先推翻第一个刻板印象：肖特基二极管不是“没有反向恢复”，而是恢复机制不同。硅肖特基，金属-半导体接触，多数载流子导电，确实没有存储电荷。但一到几十安培，结电容就出来捣乱了——Cj能大到几个nF，充电、放电，那个尖峰丝毫不比FRD温柔。我测过一颗60A的Si肖特基，100kHz下硬开关，反向尖峰电流居然有12A，你敢信？更别说高温下漏电流指数级上涨。
再看SiC肖特基。玩宽禁带的都知道，它的漂移层厚度能薄一个数量级，因为临界电场高。薄了，导通电阻就低，正向压降能比硅还漂亮。但这里有个反直觉的点：SiC肖特基在轻载下压降反而比硅高。因为它的开启电压1.5V，硅是0.7V。所以空载待机时，管子温度可能奇高。不少人第一次拿Cree的管子换掉原来的STTH6006，一上板傻眼——明明手册上标着1.5V at 25°C，实际系统里怎么更烫了？这就是陷阱之一，我们后面细说。
不过我最爽的是，SiC根本没有正向恢复时间——那点工艺决定的gs电荷，在纳秒级。双极性器件的那种“先过冲再回落”的电压波形，彻底没了。这意味着什么？硬开关下的电压尖峰直接腰斩，吸收电路轻松一大截。工程美感，就在这种物理层级的降维打击里。
SiC vs Si：一组让你重新认识二极管的数据
空说无凭。去年我在一个3.3kW的Vienna整流器里，做过A-B对比。原方案：3颗30A/1200V的硅快恢复（STTH6006），碳化硅方案：3颗C3D08065A。开关频率都是67kHz，输入380V三相，输出800V直流。
测试结果——
- 效率：满载时，硅方案93.2%，SiC方案96.8%。别看就3.6个百分点，因为这个功率等级，热耗从220W降到100W。散热器体积直接砍半，整个电源的功率密度翻一倍。

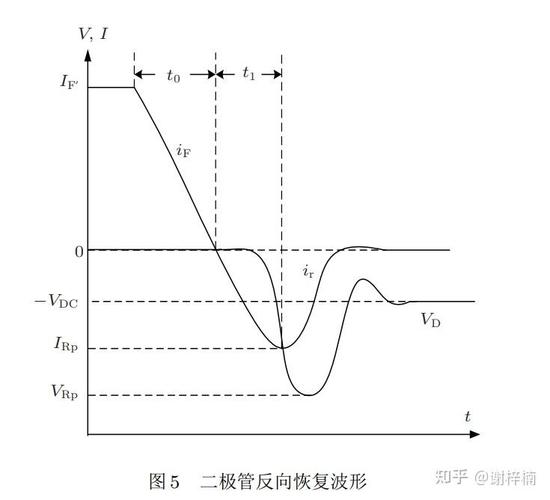

- 反向恢复：硅管子测得反向峰值电流32A，恢复时间58ns。SiC管子不到2ns，几乎测不到。那个振铃阻尼电阻，硅方案要4.7Ω，SiC直接拆掉，波形照样干净得跟教科书似的。
- EMI：咦？都说SiC开关快，EMI更糟？实测不是。因为反向恢复引起的di/dt高达3000A/μs，那个频谱能让你从150kHz到30MHz全超标。换成SiC，di/dt自然没那么夸张，差模噪声反而降了6-8dB。当然，共模还得靠Y电容，非二极管之过。
这里有个细节：SiC肖特基的正向电压温度系数是正的，硅肖特基是负的。这意味着并联时，SiC天生更能均流。高温管压降增大，电流就会往低温管上挤，形成负反馈。这简直是为大功率并联而生。我在一个80A输出的模块里，8管并联，无需任何均流措施，各管温差在5°C以内，电流不均衡度<3%。
落地的三个坑，和我的爬坑指南
别以为换个管子就完事。我载过跟头，三次。
坑一：驱动电压的假象
刚才提过了。SiC肖特基开启电压1.5V，有些驱动芯片的低电平裕量不够，关断时漏极串过来一点电压，管子就拖在“微导通”区。尤其在死区时间内，上下管同时弱导通，直通电流能烧糊PCB。解决办法？查驱动芯片的“低电平最大电压”参数，选比-2V更负的关断电压，比如用带负压的UCC27517。或者在栅极加一个肖特基钳位到源极——注意，钳位管得用硅的，别用SiC，要的就是那0.7V。
坑二：并联时的热正反馈陷阱
虽说SiC温度系数正，但那是在“完全导通”区域。轻载下，它的温度系数仍然是负的！如果你轻载时并联，电流会集中在一颗管子上，形成热点。我见过一次模块，空载时一颗管子的壳温比别的管高40°C，差点烧。方案：并联设计必须让每颗管子从轻载到满载都参与。加均流电阻太笨，损失效率。我用的是对称布局，管子的源极开尔文连接，各管栅极驱动线路等长、等宽，阻抗匹配到1Ω以内。然后PCB铺铜散热，让热耦合加强。成本不高，但搞一次Layout就懂了。
坑三：超快体二极管带来的振铃过冲
在一些桥臂结构里，SiC MOSFET的体二极管也是SiC肖特基，反向恢复快是好事，但di/dt大了，走线电感引起的电压尖峰可能直接击穿。我一个400V输入的半桥，漏感只有15nH，但关断尖峰能到560V，额定650V的管子颤颤悠悠。不能指望厂家标称的雪崩能量，那是给偶尔的浪涌，不是给你高频折磨的。解决：RCD吸收不是最优，用一个C0G电容跨接在母线最靠近管脚的位置，直接吃掉高频能量。电容值：大概按1W耗散对应10nF，我的经验值。再并一个小电阻，防谐振。调这个网络花了整整两天，最后波形完美，尖峰压到520V，舒坦。
说到底，二极管这门老手艺，在宽禁带时代完全变了样。以为它简单，那是还没熬夜调过波形。不过话说回来，搞硬件的乐趣不就在于这种毫厘之间的雕琢吗？一块板子调完，端详着近乎完美的开关波形，就像看着一件精密仪器在呼吸——这种工程美感，比啥都值。
