上周四凌晨两点，FAB的工程师给我打了个电话——语气里带着绝望。一片12英寸晶圆，在刻蚀机里多待了1.2秒，0.5微米的线宽直接崩成了0.38。几百万美金，就这么变成了一块昂贵的硅片垃圾。他说参数没变，recipe没动，但结果就是毁了。我能想象他站在黄光区惨白的灯光下，盯着SEM图像，后槽牙都快咬碎的场景。这TM就是刻蚀。你以为驯服了那头猛兽，但一个微小的热漂移、一次气体压力的波动，它就会反咬你一口。狠，而且不打招呼。
我第一次接触刻蚀是在大学的微纳实验室。导师指着那台RIE机台说：“这玩意儿，简单。左边进气，右边抽气，中间加个射频场。进去啥样，出来更漂亮。” 后来我才知道，那种漂亮只存在于招生宣传册上。真实世界里，刻蚀是物理轰击和化学腐蚀的疯狂角力，是离子撞击晶格时的能量传递，是自由基吸附在侧壁时那些捉摸不定的反应概率。你永远在跟统计力学打交道——而我们讨厌概率，因为概率意味着失控。
不是抠掉，是“锯开”：物理与化学的双重折磨

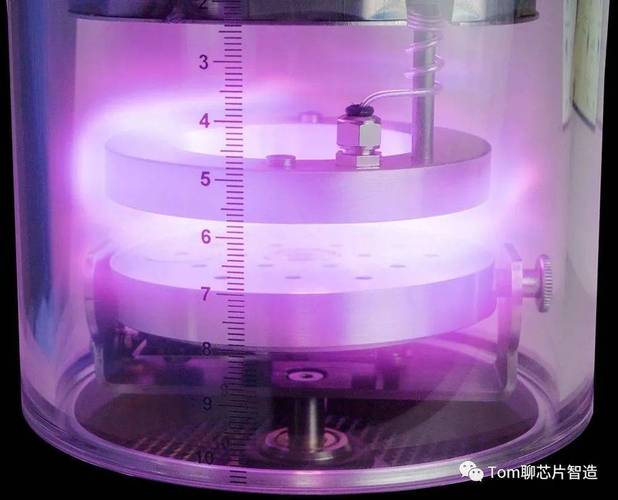

很多人把刻蚀说得稀松平常，像雕刻家在石板上剔掉多余的材料。别闹了。硅片上的结构是纳米级的，你的“雕刻刀”是一束等离子体里的高能离子，速度高达每秒好几公里，带着氩气的惰性愤怒撞向表面——啪，一个硅原子飞溅出来。这就是物理溅射。纯粹暴力，各向异性极好，但慢，而且会把轰出来的碎屑再沉积到侧壁上，形成粗糙的锯齿。这能要了器件性能的命。
所以我们需要化学的介入。引入Cl₂、SF₆、C₄F₈这些气体，它们在等离子体的狂暴中被打成碎片——各种自由基、活性基团，它们趴在硅或氧化物的表面，与晶格原子形成易挥发的化合物，比如SiF₄、SiCl₄，然后被真空泵抽走。化学反应是各向同性的，像奶油融化，向四面八方扩散，你的侧壁会被掏空。于是我们玩了个危险的平衡：让物理轰击打破表面惰性、清除反应生成物、提供方向性，让化学腐蚀提供高选择比、平滑底面、带走刻蚀产物。
举个恶心但贴切的类比。想象你对着泥巴路面用高压水枪冲，溅起的泥点会把旁边弄脏，这叫物理溅射。如果你在水里掺了酸，它就会在冲凹坑的同时把坑底进一步溶蚀得更深、更干净——但酸液也会向坑的侧壁扩散，形成undercut。你想要直上直下的墙，怎么办？只能在冲水的同时，往侧壁上喷一层保护蜡——用等离子体中的聚合物前驱体，比如C₄F₈淀积形成碳氟聚合物钝化层。然后让垂直方向的离子轰击打掉底部的保护层，暴露新鲜表面让酸液继续工作。这就是现代等离子体刻蚀的核心思想：侧壁钝化与底部清除的连续博弈。Bosch工艺把它玩到了极致，一秒刻蚀、一秒淀积保护层，交替往复，各向异性比可做到惊人的50:1以上。
数据从来不说谎。传统湿法刻蚀（纯化学）的速度可达几微米/分钟，但侧壁钻蚀严重，特征尺寸一旦低于0.5μm就基本歇菜。而我们的ICP-RIE机台，以SF₆/O₂刻蚀硅，通过优化线圈功率至600W、偏压功率至50W，将刻蚀速率控制在1.2μm/min的同时，沟槽的侧壁垂直度达到89.5°，选择比（Si:SiO₂）从原来的10:1跃升到35:1。对比早期单纯物理溅射的氩离子铣，速率只有0.05μm/min，而且选择比是1:1——刻蚀硅的时候，光刻胶也同步被吃掉，图案转移根本无从谈起。这就是协同的力量。

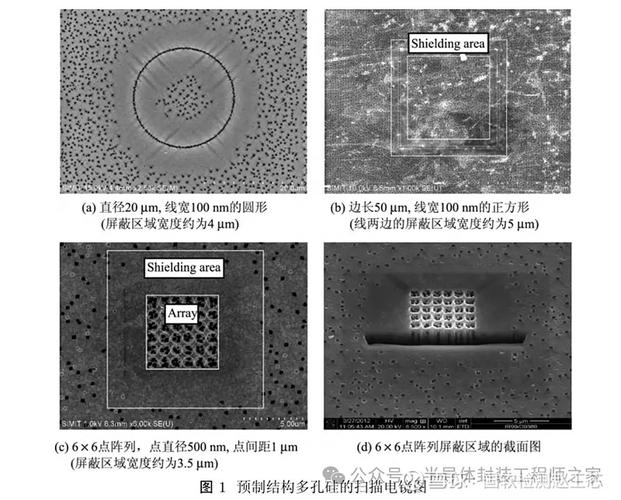

负载效应：当“公平”成为幻想
现场最常听见的抱怨是：“为什么中心区和边缘区的CD（关键尺寸）差了12nm？” 我往往会回一句：“因为你那片wafer上的图形密度不一样。” 这就引出了刻蚀里最阴魂不散的鬼——负载效应。
宏观负载效应：当刻蚀面积占比大时，反应物自由基被大量消耗，局部的刻蚀速率会显著下降。想象一下饥饿游戏，自由基就那么多，A区图形密集，50%的面积暴露，B区只有5%，那A区的硅原子就吃不饱，刻蚀速率会比B区低30%甚至更多。反应腔里的气体浓度是全局共享的，这就造成了宏观不均匀性。曾经处理过一片MEMS器件，中心区域密集的深槽阵列，边缘是稀疏的对准标记，同一片wafer上，深槽深度中间是80μm，边缘是100μm。差20微米，够让整个批次的成品率归零。
微负载效应更刁钻。它发生在单一特征内，比如一个孔或沟槽的开口比底部窄（ARDE，Aspect Ratio Dependent Etching）。高深宽比的结构底部，自由基传输受阻，离子散射导致方向性下降，刻蚀副产物的解吸也变慢。你会发现，宽度1μm的沟槽刻蚀到50μm深时，深度居然比10μm宽的沟槽浅了15%。这就是著名的“慢深坑”现象。原因很简单：反应物分子要从开口钻进去，必须经历数次甚至数十次内壁碰撞，遵循克努森扩散，传输速率与深宽比的平方成反比。
解决？没有什么万灵药，只有trade-off。我们在一款压力传感器的量产中，引入了虚拟图形填充（dummy fill）。在空旷区域插入密密麻麻的辅助图形，它们不参与电路功能，但让整个wafer的曝光面积均匀化，宏观负载差异被压缩到5%以内。同时采用脉冲式偏压刻蚀：不再是持续施加底部偏压，而是每刻蚀500毫秒，暂停偏压100毫秒，让自由基有时间扩散进深坑、让副产物有机会排出。结果深宽比10:1的深孔，底到顶的CD差异从18nm降到5nm。代价是刻蚀速率掉了20%。没办法，工程美学就是取舍——你要均匀性，就得拿速度换。
陷阱与救赎：三个让你摔得头破血流的坑
第一个坑：侧壁钝化膜的‘回旋镖’。 我们都爱用C₄F₈生成长链聚合物来保护侧壁，但电离产生的CF₂、CF₃等自由基一旦过量，就会在腔体壁板上沉积厚厚一层。当你切换步骤或下一片wafer进腔，那层积累物可能突然剥落，形成微粒砸在wafer表面——致命污染。更可怕的是，F元素会缓慢释放，让你的刻蚀速率漂移，首片和末片差异巨大。解决之道？每刻蚀一批，用氧等离子体清洗腔体15分钟，彻底烧掉聚合物；在Bosch工艺的钝化步中，严格限定C₄F₈流量与时间，用光学发射光谱（OES）283nm处的CF₂峰强做闭环控制，峰值超过阈值自动缩短沉积步。
第二个坑：离子损伤的暗伤。 高能离子轰击虽然带来各向异性，但会把晶格撞得稀巴烂。硅表面的非晶化层、注入的杂质离子（如氩的渗入）、电荷积累导致的栅氧击穿——这些暗伤在刻蚀完成后看不出，但一到后续高温步骤或电性测试，就像定时炸弹。对于MOSFET栅极刻蚀，我们必须把过刻（over etch）控制在5%以内，同时在主刻蚀后增加一道软着陆步骤：将偏压功率从100W骤降到10W以下，用低能离子轻柔地清除残余的氧化层，并用氢等离子体退火修复部分损伤。实测栅氧经时击穿（TDDB）寿命提升了3倍。
第三个坑：终点检测的‘假笑’。 我们靠OES监控等离子体的辉光光谱。刻蚀硅时，硅的发射线（如288nm）会持续走高，一旦抵达底部硅暴露、开始刻蚀到下方氧化层时，硅线会骤降。这是终点信号。但这方法在多层膜结构下会欺骗你：如果你要刻穿一层氮化硅停在氧化硅上，而当氮化硅下的氧化硅层极薄（<10nm），OES信号的变化梯度很小，信噪比低得可怜，你会过刻，甚至把下面的多晶硅栅极干掉。对付这招，我们用干涉测量法作为辅助：激光束照射正在刻蚀的区域，反射光的强度随刻蚀深度周期性振荡，通过计数振荡次数推算刻蚀深度，同时用多波长算法（405nm和670nm）做交叉验证，终点检测精度提高到±1nm。更重要的是，设立参考区域：在wafer边缘留一小块空白区，其上淀积与目标刻蚀层同等厚度的膜，单独检测该区域的反射率变化，不受图形密度干扰。
写到这里，我想起那个凌晨打电话的工程师。一周后他发来新的截面SEM：垂直侧壁，平坦底面，CD偏差3nm。他说，他把腔体压力和温度补偿系数重新标定了一遍，还加了一路质量流量计来微调氦背冷——就是这么一点一点死磕。刻蚀真的没有银弹。它就是一门在纳米尺度上与物理化学规律讨价还价的手艺。你摸透了气体的脾气，离子的能量分布，知道什么时候该硬刚，什么时候该收手，才能做出漂亮的形貌。而这过程里每一次微小胜利带来的快乐，大概就是支撑我们在净化间里一站十几个小时的唯一原因。
