上周在装配区墙角，捡了块脆断的铝合金支架。新毕业的小孩蹲旁边挠头，脸涨得通红。明明软件跑出来应力远低于屈服强度，怎么样机测试一万次就扛不住？
好多车间老炮都骂有限元是糊弄人的花架子，做出来的彩图好看得能当桌面，实际一上机就拉胯。
为什么好好的设计，实物说断就断
我刚接触这东西的时候也犯过傻。那时候第一次帮项目算机架受力，照着教程画完网格点了计算，出来云图全绿，以为稳了，结果样机架起来，转了不到半小时，地脚螺栓就裂了。
后来才知道，我把四个地脚全都设成了完全固定约束，实际地面哪里能完全不动？机架运行的时候还有动载荷，我直接按静载算，差了可不是一星半点。
说白了，很多人用它，错都错在前提不对。把实际工况随便简化，材料参数瞎填，约束条件全靠猜，出来的结果能对才见鬼。
车间中断裂的铝合金支架实拍
说穿了就是拆积木，没那么玄乎
很多人一听这名字就觉得高深，什么微分方程数值解，听着就头大。我给你说个大白话。
你要算一整块不规则零件的受力，整坨算太复杂，谁都算不出来。你把它切成千千万万个小小的小方块，每个小方块形状规则，受力好算得很，算完把所有小方块的结果拼起来，就是整块零件的受力情况。
就像你想知道一个不规则西瓜有多重，没称的时候，切成一口一块的小方块，数清楚多少块，每块大概多重，乘起来就是差不多的总重，对吧？这个切小块拼结果的思路，就是有限元分析的核心。

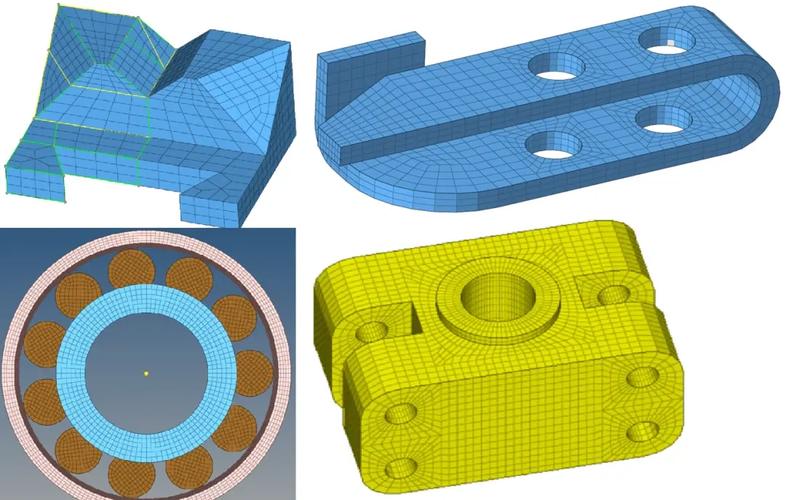

机械零件有限元网格划分示意图
那为什么会出错？说白了就是你积木切得太大了，拐角这种应力变化大的地方，你一块切过去，应力峰值直接就被平均没了，你当然看不到哪里会断。还有的人切完积木，连接的地方没接对，约束错了，整个结果偏到姥姥家。我见过不少新手，为了快点出结果，网格密度随便拉，越粗越快，结果对不对根本不管，反正老板只要看彩图。
不过话说回来，就算网格画得再细，前提错了也白搭。我见过有人把塑胶材料按钢材属性算，那能不出笑话吗？
它是排坑工具，不是算命先生
它是排坑工具，不是算命先生
我最烦网上吹什么”有限元一键出结果，设计师都要失业”，扯。
有限元从来不会给你一个100%准确的答案，它只是帮你把坑找出来。你设计一个支架，它告诉你哪个拐角应力不对劲，你先把圆角改大，再打样，省得开完模再改，几十万的模费不就省下了？
以前没有这东西的时候，全靠老工程师经验拍板，改个三五次模是常事，现在改个一两次就能定型，效率不知道高了多少。但经验这东西还是少不了，你连浇铸的时候毛坯内部会留内应力都不知道，随便给个均匀材料属性，算出来的结果怎么可能准？你也不知道焊接之后焊缝强度比母材低还是高，参数瞎填，能不出错吗？
说实话，它就是帮你提前筛掉明显错的设计，不可能替代你对现场的理解。你要算一个长期受震动的零件，有限元不输入疲劳循环参数，就算出应力再低也没用，对吧？
上次那个断了的铝合金支架，我们重新调了载荷条件，把拐角的网格加密，再把材料属性按实际铸造的强度打了个折，重新跑出来，应力峰值刚好出现在断的位置。改完圆角再打样，现在三万次循环都没事。
说白了，工具就是工具。会用的人拿它省时间省成本，不会用的人拿它糊弄人，最后砸了自己的脚。
