昨天在总装线调新机，跟着我学的应届生蹲在电机旁边摸了半天，指着轴头那个圆片片问我：“师傅，这个配重块干嘛用的？粘这么紧。”
我当时乐了。这哪是什么配重块，这是整个产线的“定位眼睛”啊。
别小看这个不起眼的圆片片
进车间的新人，十个有九个会忽略它。都盯着大功率电机、厚重的线轨、几万块的伺服驱动器看，谁能想到决定整线精度的，就是这个巴掌大甚至硬币大的小东西。
说难听点，没有它，再贵的伺服都是瞎转。
你见过包装机切出来的料袋，每一袋长度都一模一样？你见过数控机床铣出来的平面，摸上去滑得像镜子？这准度不是机械框架拼出来的，全靠这个小东西一秒报几十次位置，给控制器递准信。

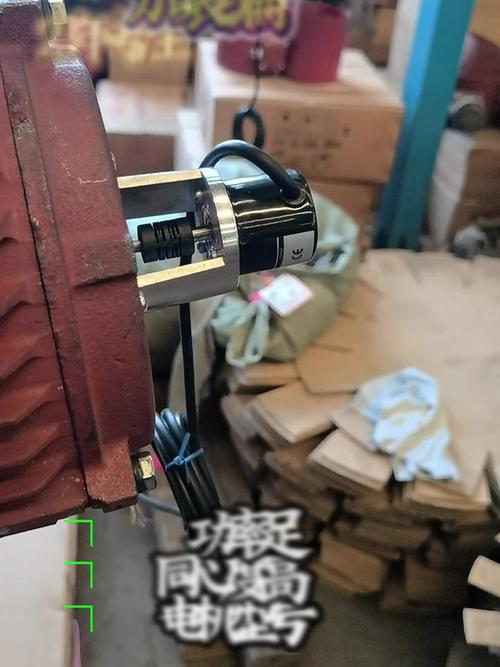

车间电机轴头安装的工业编码器实物图
它到底怎么报出精准位置的
原理其实没那么玄乎，拆开来核心就是一块带细密刻线的码盘，加一个信号读取头。
给你打个最通俗的比方，你绕操场跑圈，增量式编码器就是每过一米给你打一次卡，控制器记着数了多少个一米，就知道你跑了多远，转了多少度。但是呢，一旦停电，它就记不住你跑了多少了，下次开机得先跑回起点找零，才能重新数。
那绝对值编码器呢？相当于你每一步脚下都刻了独一无二的编号，不管停在哪，一睁眼就能读出自己的坐标，不用找零点，停电再来电直接干活。就这么简单。
很多人听名字觉得绝对值就是“绝对准确”，其实不是，它的优势是不用回零，适合那种停一次机损失大的设备，不是说精度一定比增量式高，别搞混了。

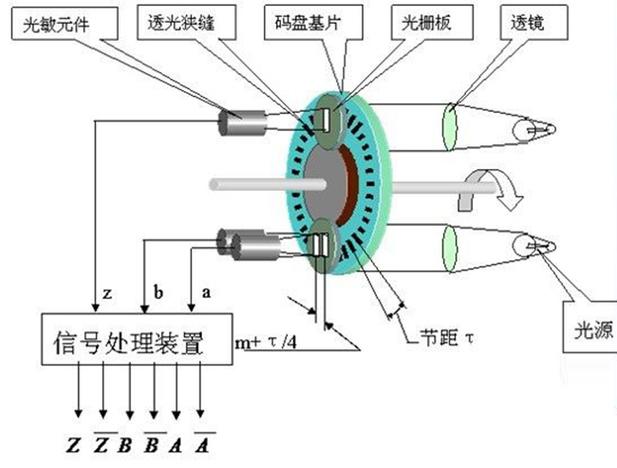

工业编码器内部光栅码盘刻线放大图
车间里踩过的那些要命的坑
车间里踩过的那些要命的坑
我刚入行那会，调一台自动切割机，切出来的工件长度忽长忽短，一会偏一毫米，一会偏半毫米，折磨得我头都大。换了伺服换了驱动器，拆了重装还是不对，折腾了快一整夜，最后发现什么？
接线的时候我图省事，把编码器的信号线和三相动力线捆一块走了槽。强电的干扰把脉冲冲得七零八落，走两步就丢几个脉冲，能准才怪。分开走线，开机试切，立刻就准了。那会年轻，臊得我脸都红，现在带新人第一句话就说这个事。
还有一个坑，十个装编码器的新手得有八个踩。拧固定螺丝的时候，怕掉，死命拧，结果把编码器的主轴给拧变形了，转起来偏摆，误差直接翻十几倍，再好的货也给造坏了。说实话，我见过不下十台全新的编码器就是这么装废的。
不过话说回来，不是越贵的就越好。很多新手觉得绝对值编码器高级，就一定要装贵的，其实很多普通输送线、包装线，增量式就完全够用，耐造还便宜，花几倍的钱上绝对值，纯属浪费。只有那种停机一次损失几十万的大型设备，或者开机找不到零点就会撞机的设备，才用得上绝对值的优势。
你今天去车间走一圈，随便找一台自动化设备，顺着电机轴找，总能找到这个小东西。它不声不响转十几年，灰埋满了壳子，照样准得离谱。工业里的东西就是这样，最核心的角色，往往藏在最不起眼的角落。
