昨天跟徒弟在车间收拾那台出问题的老铣。车出来的铝件侧壁，全是一道一道的颤纹。摸上去拉手。
调过进给，换过新刀，紧过地脚螺丝，抖还是没消。
车间几个老师傅猜了一圈，有人说主轴轴承磨坏了，有人说电机动平衡歪了，差点头天晚上就拆主轴。
为啥好好的机器突然会抖得离谱
其实大部分这种莫名的抖动，问题都出在共振上。你想啊，机器转起来本身就会振，每个零件自带天生的振动脾气——如果刚好动力源的振动频率，跟零件本身的频率对上了，那就是火星撞地球，抖得停不下来。
问题是，怎么找到底是谁的频率对上了？总不能一个零件一个零件拆下来试吧？
这时候就轮得到我们今天说的东西上场了。

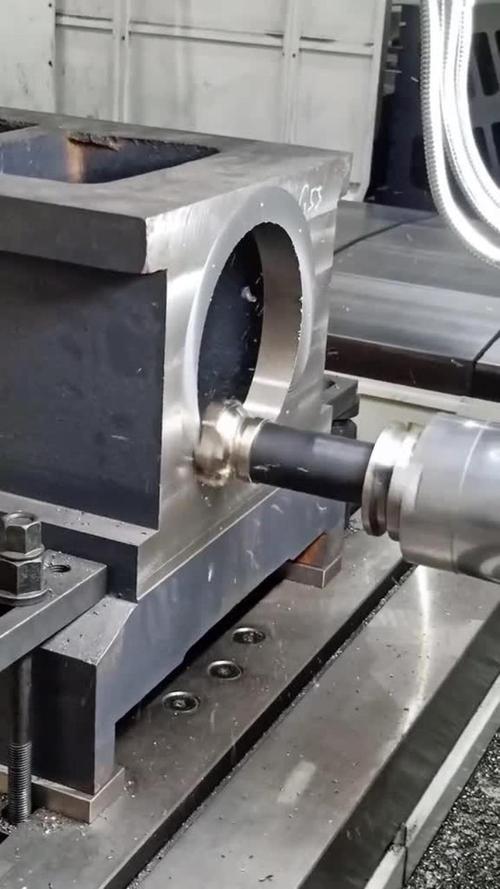

机械加工铣床振纹工件实拍图
我刚入行那会，也觉得模态分析是实验室里穿白大褂的人玩的高大上东西，跟我们车间摸油的老师傅不沾边。直到踩了这次坑，才知道这玩意就是给机器找毛病的听诊器。
模态分析说白了就是给机器搭脉
你去买西瓜，拍两下听声辨生熟，其实就是最朴素的模态分析。每个东西的材质、形状、固定方式不一样，敲出来的声音不一样，天生爱振动的频率也不一样。
模态分析干的事，就是把这个“声音”翻译成你能看懂的信息：这个结构，天生在哪些频率会共振，共振的时候哪个部位抖得最厉害，抖的时候是什么形状。
那个抖的形状，我们叫它振型，说玄乎其实很好理解，就像你抖一块床单，有的地方鼓得老高，有的地方贴在杆上不动，那个高低起伏的形状，就是振型。

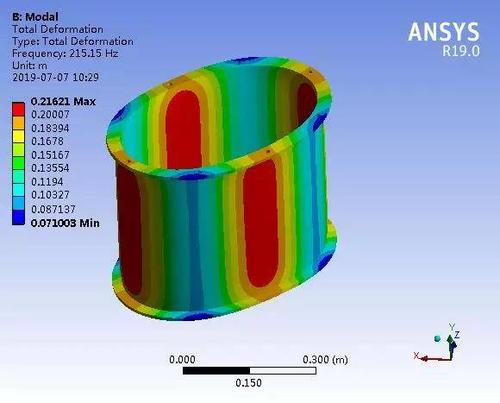

机械结构模态测试振型云图
上次那台铣床，我们拿小力锤对着机台各个部位敲了一遍，贴了七八个传感器，半小时就出了结果。哪是什么主轴的问题？是工作台上方的横梁，固有频率刚好跟主轴一千多转的工作频率对上了，横梁抖得比主轴还厉害，带得整个刀头都晃。
后来我们没拆主轴，就在横梁侧面加了一块小小的加强筋，改了它的固有频率，再开起来，振纹直接没了。省了十几万的大修费，徒弟当时眼睛都直了。
说实话，那时候我才真的觉得，这玩意真好用。

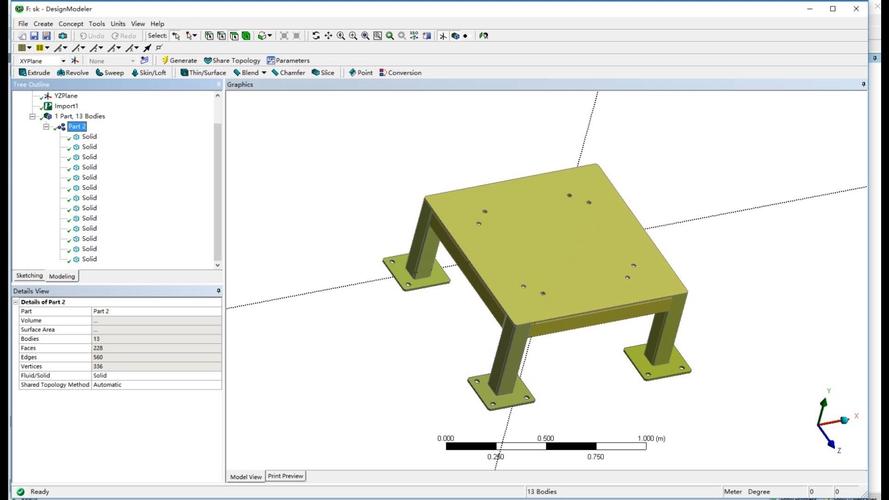

现场用的模态分析，没那么多花架子
现场用的模态分析，没那么多花架子
很多刚毕业的学生过来，张口闭口就是有限元，就是公式，说我设计的时候已经算过模态了，为什么还要测？
我就一句话，你算的是理想状态，铸件浇出来有内应力，装配的时候有间隙，螺丝紧的松一点，固有频率都能变出去一大块。仿真出来没问题，造出来抖得没法用，这种事我见得太多了。
实测模态就是给你的设计兜底，也是给出问题的机器排障。
不过话说回来，也不是所有抖都要用模态分析。小毛病拧拧螺丝就能好的，犯不上兴师动众。但那种你把能调的都调了，还是抖得不出活，那掏出来模态分析，基本一找一个准。
很多人觉得搞机械就是靠经验猜，猜中了是老师傅厉害，猜不中就拆了重装试。模态分析其实就是把老师傅的经验，变成能摸得着的数据，不用靠瞎猜。
它不是什么用来摆门面的工具，就是车间里帮你省时间省成本的法子。就这么简单。
