刚从车间出来，鞋面上还沾着冷却液的水印，就被新来的实习生堵在门口问：那堆拼得歪歪扭扭的铁块，凭啥叫组合夹具，听起来玄乎得要命。
它就是加工界的拼插乐高，一点不玄
我蹲下来点了根烟，告诉他你小时候玩过乐高不？这个东西原理一模一样。只不过乐高拼出来是城堡飞船，这个拼出来是卡住工件的架子，让刀该切哪切哪，半分不差。
以前没这东西的时候，做啥零件就得专门做一套专用夹具，换个新产品，旧夹具就只能堆去仓库吃灰。我待过的老厂，半个仓库堆的都是报废夹具，卖废铁都得花吊车钱，愁得厂长头发都掉光。

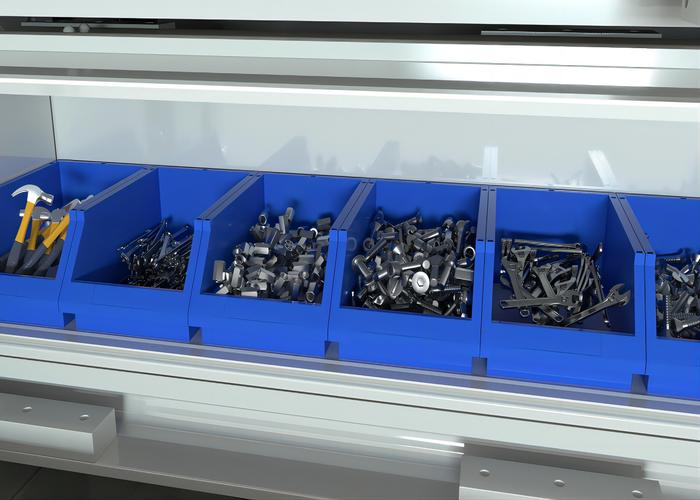

组合夹具出来之后这事就好办了，所有零件都是标准化的，你要夹方的就选方的定位块，要夹圆的就换V型块，用完拆开，零件归位，下次换个产品重新拼就行。一套元件能用十几年，摊下来成本几乎可以忽略不计。
别迷信万能，该用才用
说实话，我最烦新来的小孩一上来就啥活都想用组合夹具，觉得高大上。完全不是这么回事。

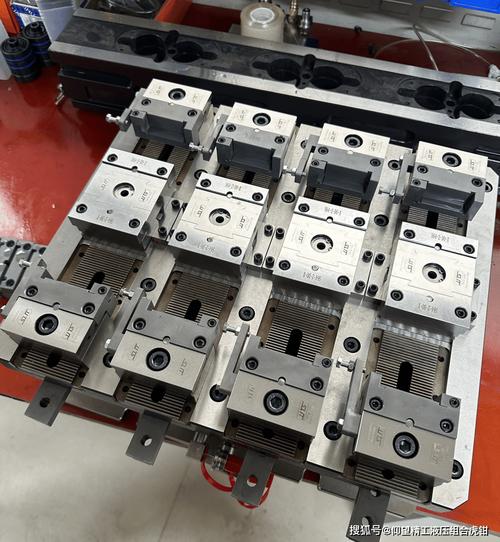

它最舒服的场景，就是小批量多品种的活。比如新产品打样，一个月出三四个不同规格，你总不能每套都开模做夹具吧？光夹具钱都比赚的多，老板不炒你炒谁。我刚上班那会，所里接了一批试制活，一共才五件工件，要是做专用夹具，成本翻三倍还多，最后老师傅拼了一套组合夹具，干出来的活完全合格，省了好几万。
那什么时候不能用？大批量量产啊。你拼一次组合夹具快的也要半小时，慢的大半天，一天做上千件活，这点时间分摊下来，远不如专用夹具卡上去就干来得快。刚度也比不过整体做的专用夹具，重切削的时候容易抖，出废品概率高多了。

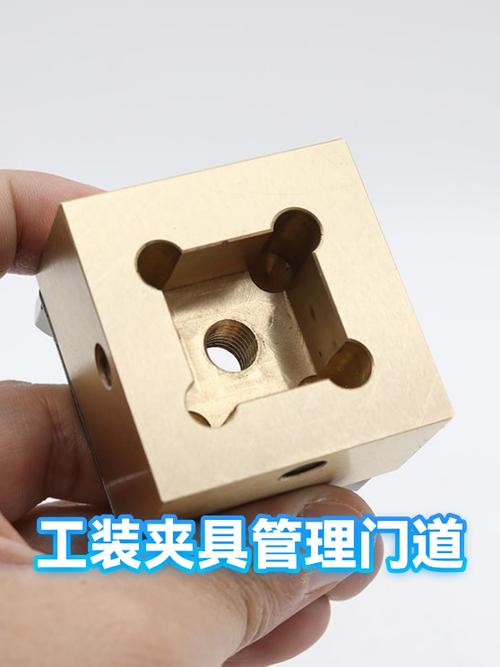

拼夹具的门道，外行根本想不到
很多人觉得不就是拼积木吗，对上去拧紧螺丝不就完了？这里面的坑，能让新手交大半年学费。
我刚学的时候，为了稳，往工件上堆了快十个定位点，觉得肯定不会动了。结果老师傅过来一脚踹在我拼的架子上，说你这叫过定位，每个元件都卡着劲，工件拆下来都变形了，你测尺寸能对才怪。
记住，拼夹具核心就是六点定则，三个点定底面，两个点定侧面，一个点挡着不动，够了。多一个都是累赘，拆都不好拆。
还有，拼长工件的时候，中间一定要多加支承。不然铣刀削下去，工件中间往下弯，震得整个工作台都抖，切出来的面波浪一样，磨都磨不回来。我当年废过一个好几千的毛坯，就是忘了加中间支承，心疼我半个月没敢吃红烧肉。
不过话说回来，这东西真的是制造行业的一个宝藏发明，现在很多工厂都上自动化了，柔性生产线满天飞，但只要是打样、试制、小批量活，组合夹具拿出来拼一拼，就能搞定，成本连自动化线的零头都不到。
上次听一个搞工业设计的朋友说，现在还有人往组合夹具上加自动锁紧的模块，玩出了新花样。但不管怎么变，核心还是那堆标准化的小铁块，拼出你想要的任何形状。
