上周三下午刚把车间门拉开，一个穿棒球服的小伙子开着思域冲进来，方向盘握得指节都发白，车刚停稳就喊：”师傅快看看，我这刹车的时候方向盘抖得快把我手震麻了，上次在别的店换了两千多的刹车片，一点用都没有！”
别上来就把抖动全算成刹车盘的锅
说实话，这种情况我见得太多了。
很多人一踩刹车抖，第一反应就是”我刹车盘变形了”，甚至拆都没拆，就追着师傅要换全新盘。
真不是。
绝大多数人嘴里的刹车盘”变形”，根本不是整块钢被撞弯了——那种情况基本都是出过事故才会出现，日常开根本碰不上。90%以上的刹车盘变形抖动，都是盘面在冷热不均的情况下，产生的微米级翘曲。

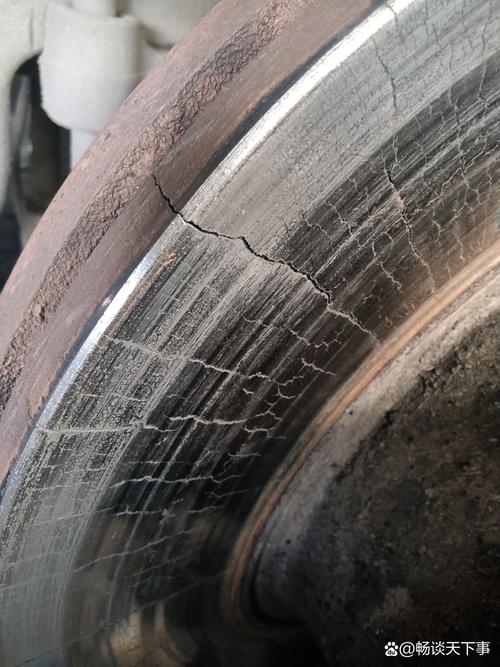

你想啊，连续下二十公里长下坡，踩着刹车一路磨下来，盘的温度能飙到五六百度，红得发烫。这时候你要是刚好碾过路边的积水坑，或者直接把车停在刚下过雨的积水洼里，盘面上接触凉水的地方骤缩，没接触的地方还热着，一冷一热拉扯，就出了肉眼看不见的凹凸。
就这点凹凸，比头发丝粗不了多少，但是一踩刹车，刹车片压在盘面上，每转一圈就被顶一下，这个震动顺着转向拉杆传到方向盘上，就是那种麻酥酥的震感。
还有更冤的。
有些车主贪便宜买了几十块钱一副的硬刹车片，材质里混了没筛干净的硬金属渣，磨在盘面上会打出一圈圈的浅印子，一踩刹车就抖，很多人以为是盘变形了，花大价钱换了盘，没俩月又开始抖——根本原因还是刹车片太硬。
两分钟就能排查的判断逻辑，别瞎拆
很多人一进店就要求拆轮子，其实根本不用急。
你找个没车的直道，开到60到80码的速度，轻轻踩住刹车别松，感受一下震动是从哪来的。
如果是方向盘先开始麻，那问题大概率在前轮的刹车盘；如果是座椅跟着震，方向盘反而没什么感觉，那问题在后轮的盘。
要是不踩刹车的时候，速度上60就开始抖，那根本不是刹车的问题——大概率是轮胎动平衡掉了平衡块，白拆半天刹车。
就像上个月那个开CRV的大姐，一进门就说刹车抖，要换全套刹车系统。我让她开着车跟我上了试车道，跑起来不踩刹车就开始抖，上架子一转左前轮，平衡块掉了小半块，重新打了个平衡，收了二十块钱，大姐还蹲在边上看了全程，不好意思地说之前差点花几千块换零件。

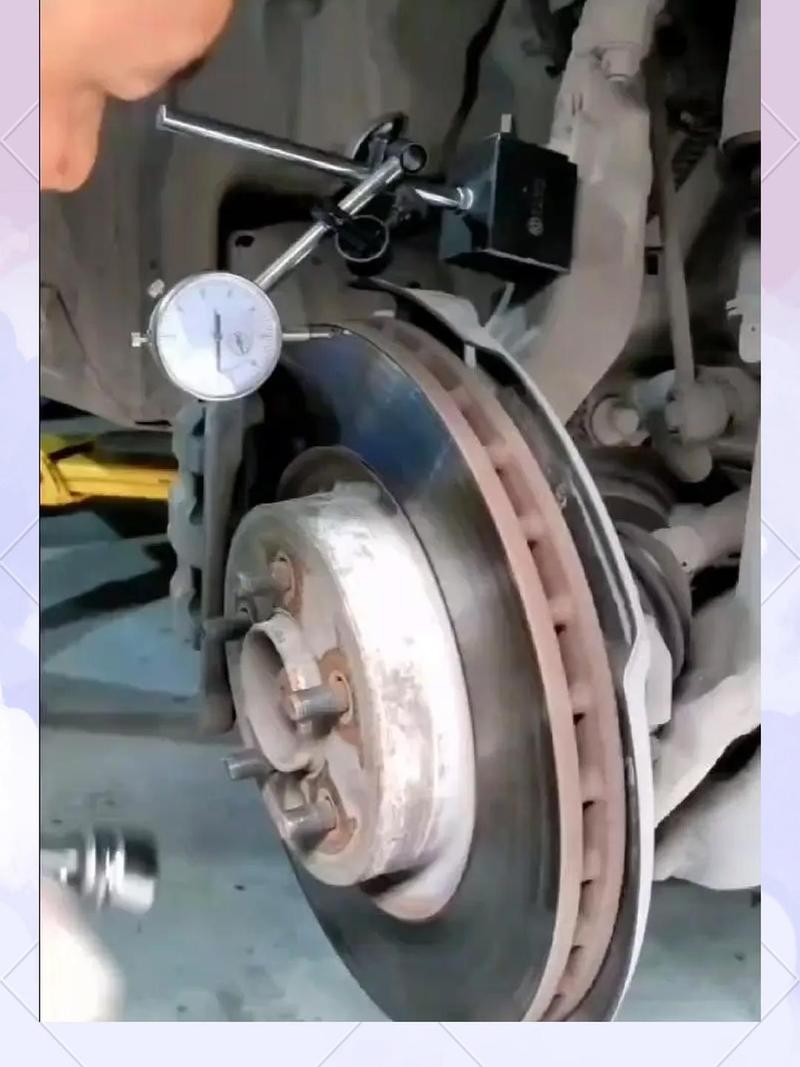

真要拆下来查也简单，把轮子架起来，转一下刹车盘，用百分表贴在盘面上测一圈的跳动量，只要超过0.05毫米，就会出现明显的抖动感。别觉得这个数值小，刹车系统的放大效应，能把这么点偏差，变成你手底下震得发麻的震动。
真要修的时候，别当冤大头
我见过太多店，一测到盘的跳动量超标，张嘴就让你换全新的一对盘，算上工时大几百甚至上千块就出去了。
根本没必要。
只要刹车盘的剩余厚度没有低于厂家标注的最小磨损值，完全不需要直接更换。
怎么看这个极限值？你摸一下刹车盘的边缘，有一圈凸出来的小台阶，那个台阶的高度就是盘允许磨损的厚度。只要现在的盘面，比那个台阶的平面还高，就还有余量。
这种情况直接把盘拆下来，上车床光一刀，把表面那层带凹凸的薄薄一层切掉，恢复成平整的镜面，装回去就能解决抖动的问题，一对盘光一下也就百来块，比换全新的划算太多。
什么情况必须换？
盘的厚度已经磨得比那个边缘的台阶还低了，或者盘面上磨出的深沟超过一毫米，光一刀都切不平的，那别犹豫，赶紧换。还有那种贪便宜买的副厂薄盘，用了两三年就锈得坑坑洼洼的，也别凑合用，刹车这东西，省什么都别省在这上面。
最后补一句，平时刚跑完高速，或者连续踩了很久刹车，别直接往水坑里开，也别直接把车停在积水里，等个三五分钟让盘自然凉下来，能少很多没必要的热翘曲。
就这点事。
作者|汽修
排版|汽修
审核|阿辰
